Хорошая цена. онлайн

Подробная информация о продукции

Created with Pixso. Домой Created with Pixso. продукты Created with Pixso.
Карта дочери RF
Created with Pixso. SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики

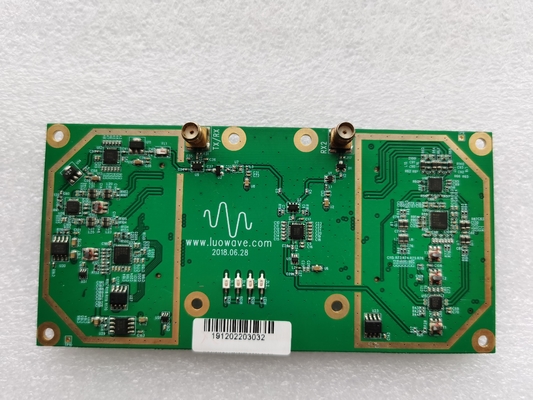

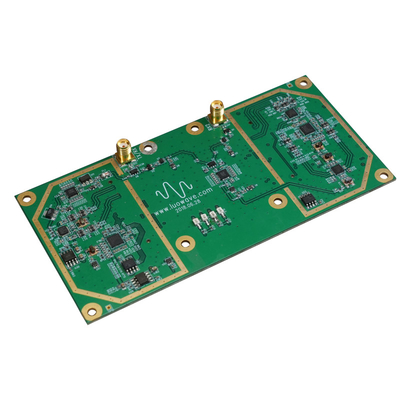

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики
  • Имя
  • Имя

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики

Наименование марки: Luowave
Номер модели: SBX-LW (40MHZ, 120MHZ)
МОК: 1 часть
цена: USD
Время доставки: Товары пятна или 30 дней
Условия оплаты: T/T
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Китай
Упаковывая детали:
Бумажная коробка \ коробка бумаги
Поставка способности:
1 часть
Выделить:

Карта WiMax USRP дочери RF

,

Карта WiMax дочери RF

,

Карта WiMax дочери WiFi RF

Описание продукта

USRP Daughterboards SBX-LW 40MHZ

SBX представляет собой широкополосный приемопередатчик, который обеспечивает мощность до 100 мВт и типичный уровень шума 5 дБ. Локальные осцилляторы для цепочек приема и передачи работают независимо друг от друга.,Это позволяет работать в двух полосах. SBX имеет возможности MIMO и обеспечивает пропускную способность 40 МГц. SBX идеально подходит для приложений, требующих доступа к различным полосам в диапазоне 400 МГц-4400 МГц.Примеры областей применения включают WiFi, WiMax, S-диапазоны и 2,4 ГГц ISM-диапазоны.


Основные особенности:

1. Частотное покрытие: 400-4400 МГц Rx/Tx 2. Максимальная полоса передачи сигнала включает: 40 МГц, 120 МГц 3. Она обеспечивает 100 мВт выходной мощности и 5 дБ шума.Местный осциллятор может использоваться для приема и передачи каналов4, поддерживает MIMO, идеально подходит для приложений, которым необходимо работать в нескольких полосах частот в диапазоне частот от 400 до 4400 МГц 5.Типичные приложения включают WIFI, WIMAX, S-диапазоны и 2,4 ГГц ISM-диапазоны

Функциональное описание:

SBX-LW-40 представляет собой высокополосный приемопередатчик, который обеспечивает мощность до 100 мВт при уровне шума 5 дБ. Цепочки приема и передачи локального осциллятора работают независимо,позволяющая использовать двойную полосуДля тех, кто хочет получить доступ к широкому спектру приложений от 400 МГц до 4400 МГц, SBX-LW является идеальным SDR-устройством.S-диапазоны и 2Передатчики ISM в диапазоне 0,4 ГГц.

Совместимый продукт:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 0


Испытание SBX-LW 40M

Описание испытательной среды: для испытаний используется оборудование компании R&S, модель - ZVL. Испытательное оборудование - USRP-LW X310 и SBX-LW 40M.Два устройства соединены радиочастотным кабелем непосредственноДиаграмма среды испытания:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 1

Диаграмма испытательного соединения с открытым контуром:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 2

Диаграмма соединения для испытания спонтанного приема в замкнутом цикле:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 3

Данные испытаний на открытом и закрытом контуре на основе GNURADIO COMPANION: диаграмма блоков испытаний GNURADIO COMPANION:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 4

1. Испытание подавления носителя и отторжения изображения: центральная частота 2,4 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 5

Центральная частота 2,4 ГГц, максимальная выходная графика:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 6

Центральная частота 2 ГГц, спектра тестирования передатчика с закрытой петлей и графики временного домена

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 7SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 8

2. Испытание подавления носителя и отторжения изображения: центральная частота 3 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 9

Центральная частота 3 ГГц, максимальная выходная графика:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 10

Центральная частота 3 ГГц, испытательный спектр передатчика с замкнутой петлей и графики временного домена

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 11SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 12

3. Испытание подавления носителя и отторжения изображения: центральная частота 4 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 13

2. Испытание подавления носителя и отторжения изображения: центральная частота 3 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 9

Центральная частота 4,4 ГГц, максимальная выходная графика:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 15

Измерение фазового шума: центральная частота 1 ГГц:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 16

Пожалуйста, не стесняйтесь отправлять нам сообщение, если у вас есть какие-либо вопросы. Мы приложим все усилия, чтобы предоставить вам лучшее обслуживание.

3. Испытание подавления носителя и отторжения изображения: центральная частота 4 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 13

Центральная частота 4 ГГц, максимальная выходная графика:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 18

Центральная частота 4,4 ГГц, максимальная выходная графика:

SBX-LW 40∙ USRP RF Daughter Card WiMax WiFi и 2.4GHz ISM передатчики 15
