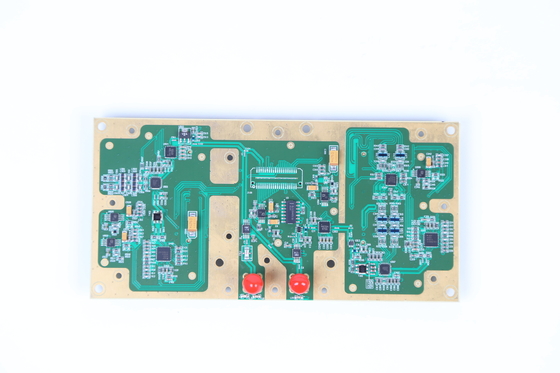

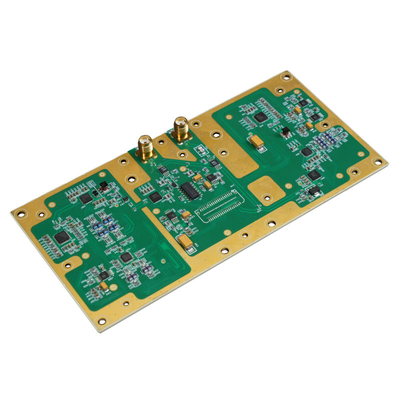

WBX-LW120 ∙ Luowave RF USRP дочерние платы WBX 120MHZ для радиолюбителей и ISM

Name: WBX-LW120 ∙ Luowave RF USRP дочерние платы WBX 120MHZ для радиолюбителей и ISM
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: WBX-LW (40MHZ, 120MHZ)
Price: 240.00 USD
Availability: InStock

Наименование марки:	Luowave
Номер модели:	WBX-LW (40MHZ, 120MHZ)
МОК:	1 часть
цена:	USD
Время доставки:	Товары пятна или 30 дней
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Упаковывая детали:

Бумажная коробка \ коробка бумаги

Поставка способности:

1 часть

Выделить:

Карта дочери WBX RF

дочерная плата ИЗМА 2.4GHz

ИЗМ дочерной платы 2.4GHz

Описание продукта

USRP Daughterboards WBX-LW 120MHZ, только серии X

WBX-120 - это полнодуплексный широкополосный приемопередатчик, охватывающий частотную полосу от 50 МГц до 2,2 ГГц с мгновенной полосой передачи 120 МГц.WBX-120 может обслуживать широкий спектр областей применения, включая общественную безопасностьWBX-120 совместим с USRP X310.

Основные особенности:

1Покрытие частот: 50 МГц - 2,2 ГГц

2Максимальная пропускная способность включает: 120 МГц

3Дочерняя плата WBX RF содержит полнодуплексный широкополосный приемопередатчик, который поддерживает до 120 МГц мгновенной полосы пропускания.

4. обслуживает широкий спектр применений: общественная безопасность, связи, радиолюбители и ISM

5Цепочки приема и передачи локального осциллятора работают независимо друг от друга, что позволяет осуществлять двойную работу по частоте.

6Ссылка для местного осциллятора - это мастер-часы из USRP, позволяющие многочисленные согласованные операции

Функциональное описание:

WBX-LW-40 обеспечивает высокополосный приемопередатчик, который обеспечивает мощность до 100 мВт при уровне шума 5 дБ.Цепочки приема и передачи локального осциллятора работают независимо и могут быть синхронизированы для MIMOЭто идеальное устройство SDR для приложений, которые хотят получить доступ к частотам в диапазоне 50-2200 МГц. Приложения включают WiFi, WiMAX, S-диапазонные приемы и 2,4 ГГц ISM-диапазонные приемы.Приложения включают наземные мобильные связи, морских и аэрокосмических радиостанций; мобильных базовых станций, ПК и многодиапазонных радиостанций GSM; когерентных многодиапазонных радаров; беспроводных сенсорных сетей; вещательного телевидения; и управления общественной безопасностью.Применяется к USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Совместимый продукт:

Пожалуйста, не стесняйтесь связаться со мной, если вам нужна дополнительная информация.

WhatsApp/skype/Wechat: +8618062514745 Веб:https://www.luowave.com/en/

Испытание WBX-LW 40M

Описание среды испытаний: для испытаний используется оборудование компании R&S, модель ZVL. Испытательным оборудованием являются USRP-LW X310 и WBX-LW 40M.Два устройства соединены радиочастотным кабелем непосредственноДиаграмма среды испытания:

Диаграмма испытательного соединения с открытым контуром:

Диаграмма соединения для испытания спонтанного приема в замкнутом цикле:

Данные открытого и закрытого цикла испытаний на основе GNU RADIO COMPANION: диаграмма блоков испытаний GNU RADIO COMPANION:

1. Испытание подавления носителя и отторжения изображения: центральная частота 70MHz, частота базового сигнала 10kHz, GAIN 9dB

Центральная частота 70 МГц, максимальная выходная графика усиления:

Центральная частота 70 МГц, испытательный спектр цепного приемопередатчика и графика временного домена

2. Данные открытого и закрытого цикла испытаний, основанные на GNU RADIO COMPANION: подавление носителей и испытание отторжения изображений: центральная частота 100MHz, частота базового сигнала 10kHz, GAIN 9dB

Центральная частота 100 МГц, графический выход при максимальном усилении:

Центральная частота 100 МГц, спектра испытаний и графики временного домена.

3. Данные открытого и закрытого цикла испытаний на основе GNU RADIO COMPANION: подавление носителей и испытание отторжения изображений: центральная частота 400 МГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 400 МГц, графический выход при максимальном усилении:

Центральная частота 400 МГц, испытательный спектр передатчика с закрытым контуром и графика временного домена

4. Данные открытого и закрытого цикла испытаний, основанные на GNU RADIO COMPANION: подавление носителей и испытание отторжения изображений: центральная частота 800MHz, частота базового сигнала 10kHz, GAIN 9dB

Центральная частота 800 МГц, выходной график при максимальной нагрузке:

Центральная частота 800 МГц, испытательный спектр передатчика с замкнутой петлей и графика временного домена

5. Данные открытого и закрытого цикла испытаний, основанные на GNU RADIO COMPANION: подавление носителей и испытание отторжения изображений: центральная частота 1 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 1 ГГц, выходной график при максимальной нагрузке:

Центральная частота 1 ГГц, испытательный спектр передатчика-приемника в замкнутом цикле и графики временного домена

6Измерение фазового шума: центральная частота 1 ГГц:
