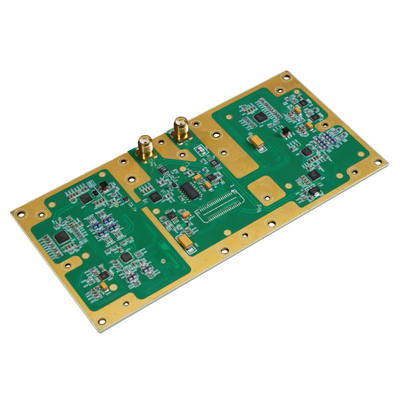

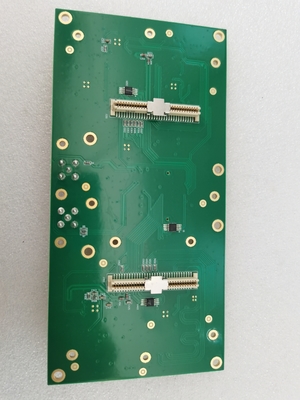

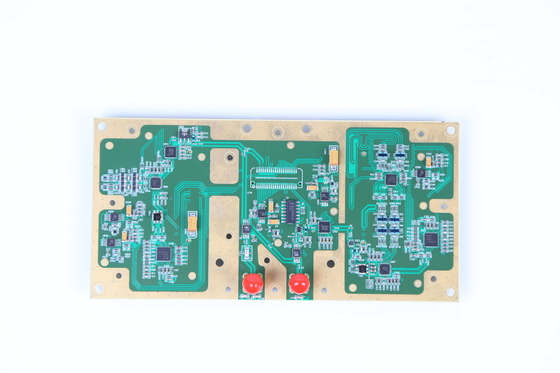

Дочерные платы WBX-LW LUOWAVE RF Rx/Tx (40MHZ, 120MHZ)

Основные особенности:

1. Охват частоты: 50 MHz - 2,2 GHz

2. Максимальная ширина полосы частот включает: 40 MHz, 120 MHz

3. Дочерняя плата WBX RF содержит дуплексный широкополосный приемопередатчик который поддерживает до 120 MHz мгновенной ширины полосы частот

4. Служение широкого диапазона применений: общественная безопасность, сообщения, любительское радио и ИЗМ

5. Гетеродин получить и передать цепи для того чтобы работать независимо, учитывающ дуплексную работу частоты

6. Ссылка для гетеродина мастерские часы от USRP, позволяющ множественной когерентной деятельности

7. Соответствующий для приборов X300/x310 USRP-LW

Функциональное описание:

WBX-LW-40 обеспечивает высокий приемопередатчик ширины полосы частот который поставляет до 100mW выходной мощности с диаграммой шума dB 5. Гетеродин получает и передает цепи работает независимо и может быть синхронизирован для MIMO. Идеальный прибор SDR для применений которые хотят к частотам доступа в ряде 50MHz-2200 MHz. Применения включают WiFi, WiMAX, приемопередатчики S-диапазона и приемопередатчики диапазона ИЗМА 2,4 GHz. Применения включают радио мобильных телефонных связей земли, морских и космических; мобильные базовые станции, ПК и радио GSM многоленточные; когерентные радиолокаторы мульти-основания; беспроводные сети датчика; телевидение передачи; и управление общественной безопасности. Применимый к USRP-LW N200, USRP-LW N210, USRP-X310, USRP-X300.

Центральная частота 800MHz, графики выхода при максимальном приобретает:

Центральная частота 800MHz, спектр теста приемопередатчика короткозамкнутого витка и графики Врем-домена

5. Проверки данных незамкнутых и короткозамкнутого витка основанные на ТОВАРИЩЕ РАДИО GNU: Подавление несущей и тест брака изображения: Центральная частота 1 GHz, частота сигнала основной полосы 10 КГц, ПРИОБРЕТАЕТ 9dB

Центральная частота 1 GHz, графики выхода при максимальном приобретает:

Центральная частота 1GHz, спектр теста Приемопередатчик-приемника короткозамкнутого витка и графики Врем-домена

6. Измерение шума участка: центральная частота 1 GHz:
