UBX-LW40/160∙ UBX 40MHZ RF Дочь карточки USRP Дочь платы Исследуйте MIMO

Name: UBX-LW40/160∙ UBX 40MHZ RF Дочь карточки USRP Дочь платы Исследуйте MIMO
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: UBX-LW 40MHZ
Price: 240.00 USD
Availability: InStock

Наименование марки:	Luowave
Номер модели:	UBX-LW 40MHZ
МОК:	1 часть
цена:	USD
Время доставки:	Товары пятна или 30 дней
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Упаковывая детали:

Бумажная коробка \ коробка бумаги

Поставка способности:

1 часть

Выделить:

Карта MIMO дочери 40MHZ RF

Карта UBX дочери RF

Карта MIMO дочери RF

Описание продукта

USRP Daughterboards UBX-LW 40MHZ

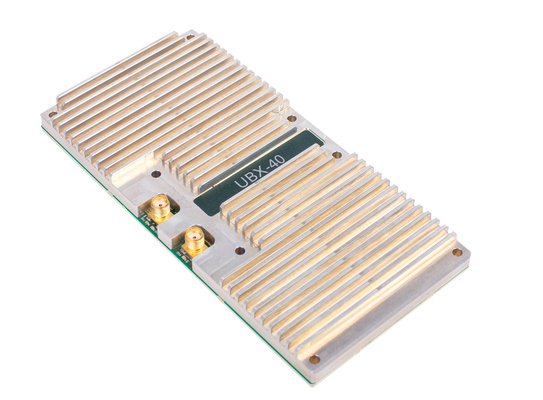

Детская плата UBX 40 представляет собой полнодуплексный широкополосный приемопередатчик, который охватывает частоты от 10 МГц до 6 ГГц с мгновенной полосой пропускания 40 МГц.Когерентная и фазовая работа на нескольких дочерних платах UBX на материнских платах USRP X Series позволяет пользователям исследовать MIMO и приложения поиска направленияДетская плата UBX 40 работает взаимозаменяемо с другими дочерними платами USRP и совместима с устройствами USRP X Series и N Series.

Основные особенности:

1Покрытие частот: 10 МГц - 6 ГГц

2Пропускная способность: 40 МГц

3Независимо работающие полнодуплексные частоты TX и RX

4Поддержка синхронизации фаз или калибровки

Описание функции:

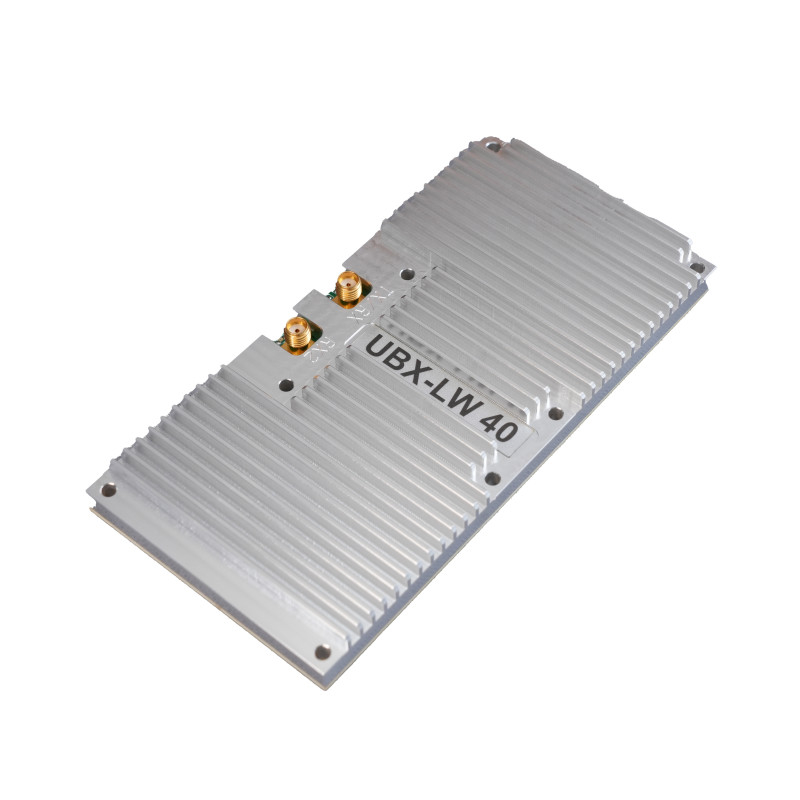

UBX-LW представляет собой полнодуплексный приемопередатчик, который обеспечивает высокопроизводительную радиочастотную связь, охватывающую большинство частотных сегментов для согласованного фазового выравнивания в многоканальных приложениях MIMO и поиска направления.Диапазон настройки полосы пропускания делает UBX-LW идеальным приложением, которое охватывает все наиболее распространенные частотные полосы, охватывающий высокую частоту, очень высокую частоту, сотовую, радарную и WIFI, и может быть использован для мониторинга всей полосы интереса.UBX-LW работает поочередно с существующими дочерними платами USRP-LW для бесшовной интеграции в существующие приложения.

Испытание UBX-LW 160M

Описание среды испытаний: для испытаний используется оборудование компании R&S, модель ZVL. Испытательным оборудованием являются USRP-LW X310 и UBX-LW 160M.Два устройства соединены радиочастотным кабелем непосредственноДиаграмма среды испытания:

Диаграмма испытательного соединения с открытым контуром:

Диаграмма соединения для испытания спонтанного приема в замкнутом цикле:

Данные открытого и закрытого цикла испытаний на основе GNU RADIO COMPANION: 1. Испытание подавления носителя и отторжения изображения: центральная частота 10MHz, частота базового сигнала 10kHz, GAIN 9dB

Центральная частота 10 МГц, графический выход при максимальном усилении:

2. Испытание подавления носителя и отторжения изображения: центральная частота 100 МГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 100 МГц, графический выход при максимальном усилении:

Центральная частота 100 МГц, спектра испытаний и графики временного домена.

3. Испытание подавления носителя и отторжения изображения: центральная частота 400 МГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 400 МГц, графический выход при максимальном усилении:

Центральная частота 400 МГц, испытательный спектр передатчика с закрытым контуром и графика временного домена

4Испытание подавления носителя и зеркального подавления: центральная частота 800 МГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 800 МГц, графический выход при максимальном усилении:

Центральная частота 800 МГц, испытательный спектр передатчика с замкнутой петлей и графика временного домена

5. Испытание подавления носителя и отторжения изображения: центральная частота 2,4 ГГц, частота базового сигнала 10 кГц, GAIN 9 дБ

Центральная частота 2,4 ГГц, графический выход при максимальном увеличении:

Центральная частота 2,4 ГГц, испытательный спектр передатчика с закрытой петлей и графика временного домена

6Измерение фазового шума: центральная частота 1 ГГц
