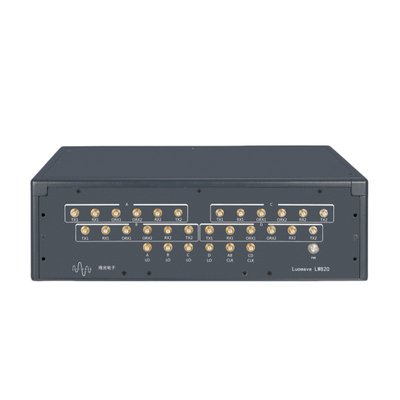

ETTUS USRP X440 Совместимое USRP SDR, 8-канальное, фазовое, Xilinx Zynq UltraScale+ MPSoC, USRP Программно-определенное радиоустройство

Разработанный полностью Wuhan Luowave Electronics, Luowave LW820 представляет собой передовое 8-канальное когерентное SDR решение,интеграция радиочастотного приемопередатчика ADRV9009 от ADI и SoC Xilinx UltraScale+ ZU11EG для повышения производительности обработки сигналаРаботая на диапазоне от 75 до 6 ГГц с мгновенной пропускной способностью 200 МГц на канал, эта платформа обеспечивает сверхнизкое фазное отклонение (<1°) на нескольких устройствах, что делает ее идеальной для 5G/6G, радара,спутниковое сообщение, и спектральных датчиков.

Особенности

✔ Высокопроизводительное процессорное ядро

• Xilinx ZU11EG MPSoC для обработки базовой полосы в реальном времени
• ADI ADRV9009 RFIC, обеспечивающий работу в широкополосном диапазоне (75 МГц – 6 ГГц)

✔ Многоканальная согласованность

• 8Tx/8Rx каналы с фазовым выравниванием между устройствами < 1°
• Поддерживает внешние ссылки на часы и синхронизацию PPS

✔ Масштабируемая архитектура RF

• Расширение полосы пропускания для интеграции системы mmWave
• 200 МГц мгновенный BW/канал для широкополосных сигналов

✔ Высокоскоростные интерфейсы передачи данных

• PCIe & Gigabit Ethernet для потоковой передачи высокой пропускной способности
• GPIO & JTAG для управления оборудованием и отладки

✔ Поддержка программной экосистемы

• Совместим с GNU Radio, MATLAB, LabVIEW
• Гибкий API для разработки пользовательского алгоритма DSP

Диаграмма блоков

Совместимость программного обеспечения

Поддерживает GNU Radio, LabVIEW, MATLAB и другие разработки.

Испытание фазовой синхронизации

Luowave LW820 содержит 4 штуки ADRV9009. Он не только имеет многочипный механизм синхронизации фаз, но также интегрирует цифровую калибровочную функцию,которые могут выполнять фазовую калибровку на внутренних схемахЭто дополнительно оптимизирует производительность фазовой синхронизации.Luowave LW820 может стабильно и точно поддерживать синхронизацию фаз, удовлетворяющие строгим требованиям к применению для фазовой синхронизации в связи 5G, обнаружении радаров и т. д. и эффективно повышающие общую производительность системы.Отклонение последовательности фазовой синхронизации может достигать 1°.
