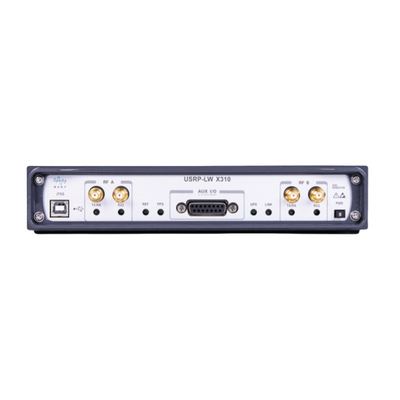

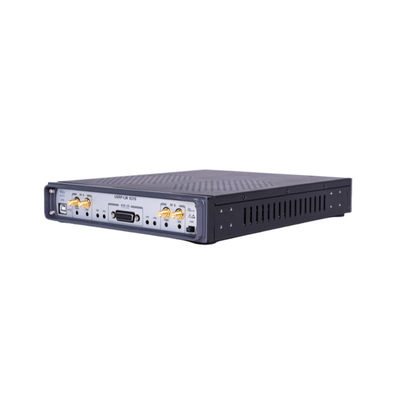

USRP-LW X310∙ DC-6GHz частотный диапазон 160MHz полоса пропускания 2T2R Xilinx Kintex-7 410T FPGA USRP SDR

Name: USRP-LW X310∙ DC-6GHz частотный диапазон 160MHz полоса пропускания 2T2R Xilinx Kintex-7 410T FPGA USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW X310
Price: 255.00 USD
Availability: InStock

Наименование марки:	Luowave
Номер модели:	USRP-LW X310
цена:	$10,500.00

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Frequency Range:

DC-6GHz

Bandwidth:

160 MHz Each

Connector:

2 × SFP+, 1 * PCle x4 BUS

FPGA:

Xilinx Kintex-7 XC7K410T

Weight:

2.5Kg

Size:

29*22.5*4.5 CM

Выделить:

DC-6GHz USRP SDR

2T2R USRP SDR

Описание продукта

Обзор

USRP-LW X310 - это высокопроизводительная Платформа программного обеспечения (SDR), разработанная для исследований и разработок сложного программного обеспечения.Его цифровое ядро обработки питается от Xilinx Kintex-7 410T FPGAFPGA поставляется с предварительной конфигурацией с необходимыми компонентами для цифровой конверсии (DDC),цифровая конверсия (DUC), тонкую частоту настройки, и другие расширенные DSP функциональности через UHD рамки.

Developers can harness the extensive computational capabilities of the Kintex-7 FPGA alongside the RFNoC (RF Network-on-Chip) development framework to design and implement custom DSP modules tailored to specific application requirements.

Особенности

Два широкополосных слота для радиочастотных дочерних плат
Выбор дочерней платы охватывает DC до 6 GHz и 160 MHz BW каждый
Xilinx Kintex-7 XC7K410T FPGA для обработки цифрового сигнала
14 бит 200 МС/с ADC и 16 бит 800 МС/с DAC
PCIe, двойные высокоскоростные интерфейсы 10G, 1G
Половина ширины форм-фактора 1U для использования на рабочем столе или стойке
Требуется UHD 3.9.2 или новейшая версия драйверов
Совместимость RFNoC и GNU Radio

Поддерживаемые инструменты развития

Радио GNU
Матлаб
LabView
УВД

Спецификации

Входное напряжение постоянного тока	12 В	Одностороннее зеркальное отражение/отторжение LO (В сочетании с UBX-LW 160)	-35/50dBc
Потребление энергии	45 Вт	1 ГГц@10 КГц Фазовый шум	-108 дБц/Гц
Степень отбора проб ADC (макс.)	200 мсс	3.6GHz@10KHz Фазовый шум	-102 дБц/Гц
Разрешение ADC	14 бит	Выходная мощность 1 ГГц	20 дБм
Коэффициент отбора проб DAC	800 мсс	2Выходная мощность.4 ГГц	20 дБм
Резолюция DAC	16 бит	5Выходная мощность.8 ГГц	7 дБм
Максимальная сумма перевода	200 мсс	IIP3	0dB
Уровень с хозяином (16b)	200 мсс	IIP3	0dB
Точность локального осциллятора	20, 5 ппм	Число шума	8 дБ
Открытая точность GPSDO	20ppb	Вес	2.5 кг
Размер	2922,54,5 см

Документация

Основные моменты

Дизайн многократного высокоскоростного интерфейса

USRP-LW X310 предлагает различные высокоскоростные интерфейсы для выбора.или многоузловой обработки, и т.д., он предоставляет разнообразные варианты интерфейса.

USRP-LW X310∙ DC-6GHz частотный диапазон 160MHz полоса пропускания 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 0

Программируемая пользователем высокопроизводительная FPGA (XC7K410T)

Kintex 7-410T FPGA предлагает значительные параметрические преимущества, обеспечивающие существенную ценность для его производительности.предоставление надежных возможностей обработки сигнала для эффективного обработки сложных алгоритмов связи (таких как OFDM и MIMO)Во-вторых, его 16 высокоскоростных приемопередатчиков со скоростью 12,5 Гбит/с поддерживают многоканальную передачу данных с высокой пропускной способностью.удовлетворение потребностей в обработке сигналов в режиме реального времени.

Список упаковки

USRP-LW X310∙ DC-6GHz частотный диапазон 160MHz полоса пропускания 2T2R Xilinx Kintex-7 410T FPGA USRP SDR 2

Сравнение СДС USRP

П/Н	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (модуль)	USRP-LW B205 (на борту)
Фотография
Диапазон частот	DC-6GHz	3 МГц-6 ГГц	10 МГц-6 ГГц	DC-6GHz	70 МГц-6 ГГц
Радиодиагностическая дочка	Поддержка двух дочерних планов	Встроенные две дочерние доски (незаменяемые)	Встроенные две дочерние доски (незаменяемые)	Поддержите одну дочь	Не поддерживается
Максимальная пропускная способность	160 МГц каждый	200 МГц каждый	100 МГц каждый	8-битная ширина:80 МГц 16-битная ширина:25 МГц	56 МГц каждый
Канал No.	2Т2Р	2Т2Р	4T4R	1T1R	2Т2Р	2Т2Р	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-битная, конфигурируемая скорость отбора образцов: 184.32, 200 мс/с DAC: AD9146 16-битная максимальная скорость отбора проб 800 МС/с	ADC:AD9695B 14-битные, настраиваемые скорости отбора проб: 200, 245,76 и 250 МС/с DAC:DAC37J82 16-битная, настраиваемая скорость отбора проб: 200, 245,76 и 250 МС/с	AD9371 ADC: 16-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с DAC: 14-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с	ADC:ADS62P42 14-битные 100 Мс/с DAC:AD9777 16-битные 400 Мс/с	AD9361 ADCs:12-битные 61,44 Мс/с DACs:12-битный 61,44 Мс/с		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
Модель FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Интерфейс данных	ГИГЕ Порт,Порт 10GbE, PCIE x4	ГИГЕ Порт,Порт 10GbE, QSFP ((2*10G) ,A-USB, микро-США	ГИГЕ Порт,Порт 10GbE, А-USB, микро USB	Гигабитный порт Ethernet	Порт Ethernet, USB2.0	USB3.0
Размер (мм)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Цена на единицу	9999	23999	17999	3699	5999	2199	2199	599

Совместимая радиочастотная дочерняя плата

П/Н	Описание	Фотография
LFRX/LFTX-LW	Диапазон частот 0-30 МГц, 30 МГц BW
WBX-LW 40/120	Диапазон частот 50-2,2 ГГц, 40/120 МГц BW
SBX-LW 40/120	Диапазон частот 400 МГц - 4,4 ГГц, 40 МГц/120 МГц BW
UBX-LW 40/60	Диапазон частот 10 - 6 ГГц, 40 МГц/160 МГц BW
TwinRX-LW	Диапазон частот 10 МГц-6 ГГц, 80 МГц BW
