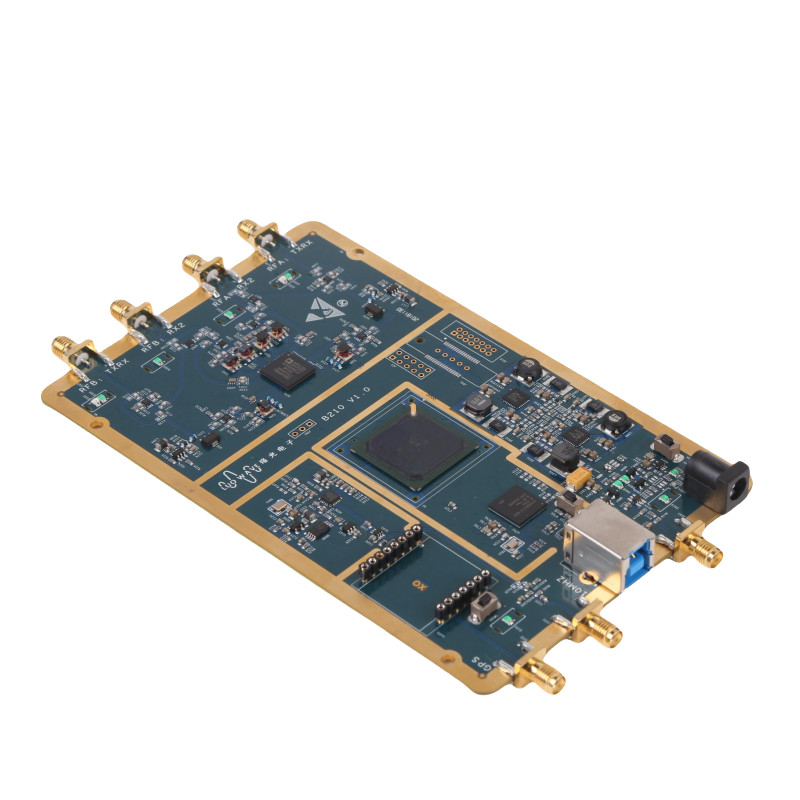

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Диапазон частот 56MHz Полоса 2T2R USRP SDR

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Диапазон частот 56MHz Полоса 2T2R USRP SDR

Наименование марки:	Luowave
Номер модели:	USRP-LW B210-I
цена:	$1,200.00

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

Connector:

USB3.0

FPGA:

Artix™ 7 100G FPGA

Weight:

0.11Kg

Size:

17.2*10 cm

Выделить:

2T2R USRP-LW B210-I

70MHz-6GHz USRP-LW B210-I

ArtixTM 7 100T USRP-LW B210-I

Описание продукта

Обзор

USRP-LW B210-I представляет собой высокоинтегрированное универсальное программно-определенное радиооборудование промышленного класса с 2T2R-передатчиком с несколькими фреймами через USRP Hardware Driver (UHD) с открытым исходным кодом,Он имеет программируемый Xilinx ArtixТМПри наличии радиочастотного интерфейса AD9361 USRP-LW B210-I может обеспечивать максимальную пропускную способность в режиме реального времени 56 МГц.

Особенности

Два приемопередатчика, диапазон радиочастот от 70 MHz до 6 GHz
Максимальная пропускная способность в реальном времени 56 МГц
UHD с открытым исходным кодом поддерживает различные структуры
Двойные сигнальные цепи с использованием AD9361 обеспечивают согласованную возможность MIMO
USB3.0 обеспечивает максимальную пропускную способность 61,44 мсс
Поддержка версии XILINX VIVADO до 2019 года.2

Поддерживаемые инструменты развития

Радио GNU
Матлаб
УВД
Просмотр лаборатории

Спецификации

Входное напряжение постоянного тока	6В	Точность блокировки GPS TCXO	< 1ppb
Степень отбора проб ADC (макс.)	61.44 MSps	Одностороннее зеркальное изображение	-40/-50dBc
Степень отбора проб ADC (макс.)	61.44 MSps	Отторжение LO ((1 ГГц)	-40/-50dBc
Разрешение ADC	12 бит	Шум фазы 1 ГГц	-102dBc/Hz@10KHz
ADC Широкополосный SFDR	78 дБc	Шум фазы 5 ГГц	-91dBc/Hz@10KHz
Коэффициент отбора проб DAC	61.44 MSps	Выходная мощность	16 дБм
Резолюция DAC	12 бит	IIP3	-20 дБм
Максимальная скорость передачи с хостом (16b)	61.44 MSps	Число шума	< 8,5 дБ
Точность локального осциллятора	± 2,0 ppm	Отключить GPS TCXO точность	±75ppb
Процессор (только для шасси)	I7 8700	Память (только для шасси)	16G
Напряжение (только для шасси)	220 В	Текущий (только для шасси)	3А MAX
Размер	A7 100T: 0,11 кг	Вес	A7 100T: 17,2*10 см

Сравнение СДС USRP

П/Н	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (модуль)	USRP-LW B205 (на борту)
Фотография
Диапазон частот	DC-6GHz	3 МГц-6 ГГц	10 МГц-6 ГГц	DC-6GHz	70 МГц-6 ГГц
Радиодиагностическая дочка	Поддержка двух дочерних планов	Встроенные две дочерние доски (незаменяемые)	Встроенные две дочерние доски (незаменяемые)	Поддержите одну дочь	Не поддерживается
Максимальная пропускная способность	160 МГц каждый	200 МГц каждый	100 МГц каждый	8-битная ширина:80 МГц каждый 16-битная ширина:25 МГц каждый	56 МГц каждый
Канал No.	2Т2Р	2Т2Р	4T4R	1T1R	2Т2Р	2Т2Р	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-битная, конфигурируемая скорость отбора образцов: 184.32, 200 мс/с DAC: AD9146 16-битная максимальная скорость отбора проб 800 МС/с	ADC:AD9695B 14-битные, настраиваемые скорости отбора проб: 200, 245,76 и 250 МС/с DAC:DAC37J82 16-битная, настраиваемая скорость отбора проб: 200, 245,76 и 250 МС/с	AD9371 ADC: 16-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с DAC: 14-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с	ADC:ADS62P42 14-битные 100 Мс/с DAC:AD9777 16-битные 400 Мс/с	AD9361 ADCs:12-битные 61,44 Мс/с DACs:12-битный 61,44 Мс/с		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
Модель FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Интерфейс данных	ГИГЕ Порт,Порт 10GbE, PCIE x4	ГИГЕ Порт,Порт 10GbE, QSFP ((2*10G) ,A-USB, микро-США	ГИГЕ Порт,Порт 10GbE, А-USB, микро USB	Гигабитный порт Ethernet	Порт Ethernet, USB2.0	USB3.0
Размер (мм)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Цена на единицу	9999	23999	17999	3699	5999	2199	2199	599

Кто мы?

Китайский ведущий поставщик программного обеспечения для радиооборудования и решений С 2012 года продукты горячей продажи включают:

Модульные SDR, RF дочерние платы USRP-LW
Интегрированные SDR-LW
Продукты серии "Контр-БПЛА"

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Диапазон частот 56MHz Полоса 2T2R USRP SDR 8

Почему мы?

USRP-LW B210-I∙ ArtixTM 7 100T FPGA 70MHz-6GHz Диапазон частот 56MHz Полоса 2T2R USRP SDR 9

Свяжитесь с нами

Пожалуйста, не стесняйтесь связаться со мной, если вам нужна дополнительная информация.

Скайп: 86-18062514745

Электронная почта:Chen@luowave.com
