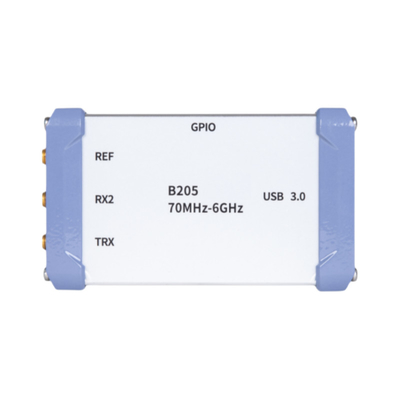

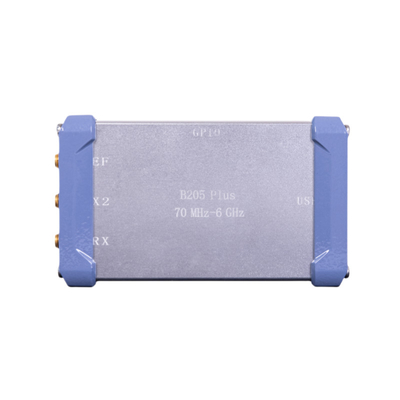

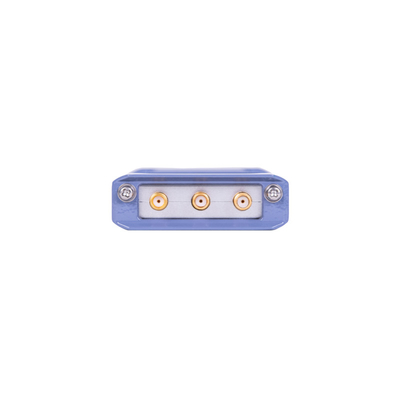

USRP-LW B205 Spartan-6 FPGA Диапазон частот 70 МГц-6 ГГц, 56 МГц Пропускная способность 1T1R USRP SDR

Name: USRP-LW B205 Spartan-6 FPGA Диапазон частот 70 МГц-6 ГГц, 56 МГц Пропускная способность 1T1R USRP SDR
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: USRP-LW B205
Price: 325.00 USD
Availability: InStock

Наименование марки:	Luowave
Номер модели:	USRP-LW B205
цена:	$1,650.00

Подробная информация

Описание продукта

Подробная информация

Place of Origin:

China

Frequency Range:

70 MHz-6 GHz

Bandwidth:

56 MHz Each

Channel:

1T1R

Connector:

USB3.0

FPGA:

Spartan-6 FPGA

Weight:

0.115Kg

Size:

9.7 × 6.1 × 1.6cm

Выделить:

70 МГц-6 ГГц USRP SDR

Ширина полосы 56 МГц USRP SDR

1T1R USRP SDR

Описание продукта

Обзор

USRP-LW B205 представляет собой компактную, промышленную платформу программно-определенного радио (SDR).программируемая опциональная Xilinx Spartan-6 FPGA и использует интегрированную схему ADI AD9364 RF для передней части передачи, что делает его экономически эффективным 1T1R-передатчиком.

Особенности

Диапазон радиочастот 70MHz-6GHz
Поддержка максимальной пропускной способности в режиме реального времени 56 МГц, показатель отбора проб 61,44 МС/с
Программируемая опциональная Xilinx Spartan-6 FPGA
UHD с открытым исходным кодом поддерживает различные системы
Требуется поддержка UHD 4.0 или более новой версии драйверов
Поддержка высокоскоростного подключения USB 3.0, питания USB

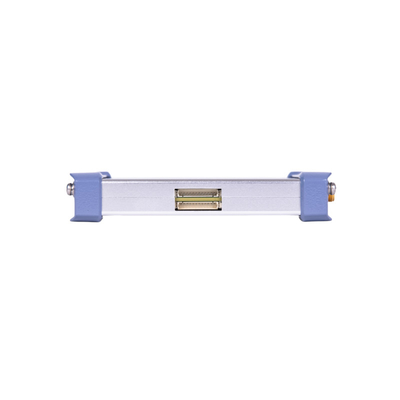

Общий интерфейс GPIO и возможности отладки JTAG
Поддержка синхронизации с базовыми часами 10 МГц или PPS
Поддержка Xilinx VIVADO/2019.2 и более ранних версий
Идеально подходит для образования, исследований и легкой беспроводной связи

Поддерживаемые инструменты развития

Радио GNU
Матлаб
УВД
Просмотр лаборатории

Спецификации

Входное напряжение постоянного тока	5В	Степень отбора проб ADC (макс.)	61.44 MSps
IIP3	-21 дБм	Разрешение ADC	12 бит
Выходная мощность	> 10 дБм	Коэффициент отбора проб DAC	61.44 MSps
Число шума	< 8,5 дБ	Резолюция DAC	12 бит
Точность локального осциллятора	± 2,0 ppm	Максимальная скорость передачи с хостом (16b)	61.44 MSps
Размер	spartan6: 9,7 × 6,1 × 1,6 см	Вес	spartan6: 0,115 кг

Сравнение СДС USRP

П/Н	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (модуль)	USRP-LW B205 (на борту)
Фотография
Диапазон частот	DC-6GHz	3 МГц-6 ГГц	10 МГц-6 ГГц	DC-6GHz	70 МГц-6 ГГц
Радиодиагностическая дочка	Поддержка двух дочерних планов	Встроенные две дочерние доски (незаменяемые)	Встроенные две дочерние доски (незаменяемые)	Поддержите одну дочь	Не поддерживается
Максимальная пропускная способность	160 МГц каждый	200 МГц каждый	100 МГц каждый	8-битная ширина:80 МГц каждый 16-битная ширина:25 МГц каждый	56 МГц каждый
Канал No.	2Т2Р	2Т2Р	4T4R	1T1R	2Т2Р	2Т2Р	1T1R	1T1R
ADC/DAC	ADC: ADS62P48 14-битная, конфигурируемая скорость отбора образцов: 184.32, 200 мс/с DAC: AD9146 16-битная максимальная скорость отбора проб 800 МС/с	ADC:AD9695B 14-битные, настраиваемые скорости отбора проб: 200, 245,76 и 250 МС/с DAC:DAC37J82 16-битная, настраиваемая скорость отбора проб: 200, 245,76 и 250 МС/с	AD9371 ADC: 16-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с DAC: 14-битные, конфигурируемые скорости отбора проб: 122.88, 125, и 153,6 МС/с	ADC:ADS62P42 14-битные 100 Мс/с DAC:AD9777 16-битные 400 Мс/с	AD9361 ADCs:12-битные 61,44 Мс/с DACs:12-битный 61,44 Мс/с		AD9364 ADCs:12位61.44MS/s DACs:12位61.44MS/s
Модель FPGA	Xilinx Kintex-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	Xilinx Spartan XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	Xilinx Spartan 6 XC6SLX150	Xilinx XC7AT200	Xilinx Artix 7
Интерфейс данных	ГИГЕ Порт,Порт 10GbE, PCIE x4	ГИГЕ Порт,Порт 10GbE, QSFP ((2*10G) ,A-USB, микро-США	ГИГЕ Порт,Порт 10GbE, А-USB, микро USB	Гигабитный порт Ethernet	Порт Ethernet, USB2.0	USB3.0
Размер (мм)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
Цена на единицу	9999	23999	17999	3699	5999	2199	2199	599
