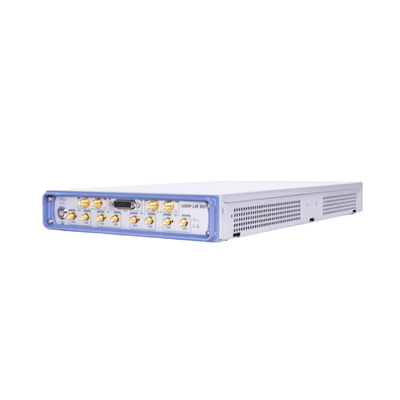

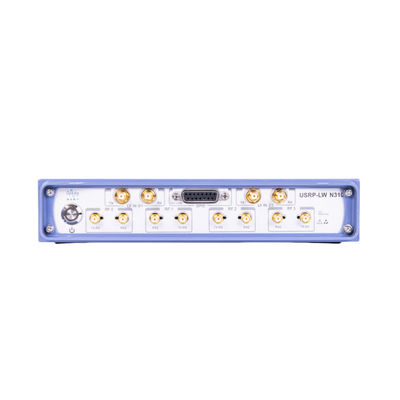

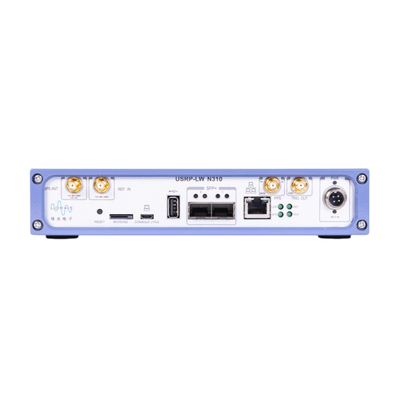

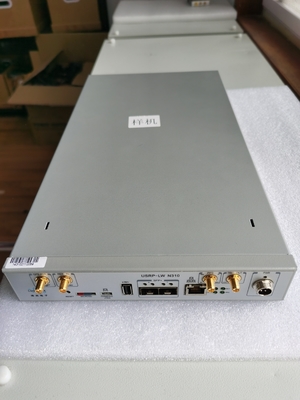

4RX, 4TX Программно-определенное радиоустройство USRP-LW N310

Универсальное программное радио периферийное устройство USRP-LW N310

Обзор продукции

N310 упрощает управление и управление системой SDR, вводя возможность выполнения задач удаленно, таких как обновление программного обеспечения, перезапуск, заводское перезагрузка, самопроверка,Операция системы отладки и мониторинга хоста/ARMUSRP-LW N310 в настоящее время является одним из продуктов с наиболее плотной плотностью каналов на рынке SDR, предоставляя 4 канала с 4 приемными каналами в высоте 0,5U.Радиочастотный фронт принимает два передатчика ad9371Каждый канал обеспечивает мгновенную полосу до 100 МГц и охватывает расширенный диапазон частот от 10 МГц до 6 ГГц.

Основные особенности

• Надежное и отказоустойчивое использование. ·
• Возможности дистанционного управления.
• Поддержка независимой (встроенной) или хост-основанной (сетевой) работы.
• Покрытие на частоте 10 МГц-6 ГГц.
• До 100M мгновенной пропускной способности на канал.
• Поддержка 4 отправлять и 4 принимать одновременно.
• Банка фильтров передатчика.
• 16-битный ADC, 14-битный DAC.
• Конфигурируемая скорость отбора проб: 122.88, 125, и 153,6 МС/с.
• Встроенный Xilinx Zynq-7100 FPGA.
• Двухъядерный процессор ARM Cortex-A9 800 МГц.
• Двойные порты SPF+ (1 Гигабит Ethernet, 10 Гигабит Ethernet, Aurora).
• Поддержка внешней ссылки на часы и ссылки на время PPS.
• Поддержка внешних портов RX, TX LO.
• Встроенный GPSDO.
• 1 USB-хост-порт типа А.
• 1 порт микро-USB (серийная консоль, JTAG).
• Встроенный персонализированный Linux.
• УВД3.11Поддержка.0 или более новой версии.
• RFNoC ФПГА разработки.
• Xilinx Vivado 2017.4 Design Suite (лицензия не включена)
• Поддержка GNU Radio.

Базовый процессор:

Базовый процессор USRP-LW N310 использует Zynq-7100 SOC от Xilinx, который обеспечивает множество программируемых FPGA для требований реального времени и обработки с низкой задержкой,и двухъядерный ARM процессор самостоятельной работы. Пользователи могут развертывать приложения на предварительно установленной встроенной операционной системе Linux или использовать высокоскоростные интерфейсы, такие как хост Gigabit Ethernet, 10 Gigabit Ethernet. Синхронизировать:USRP-LW N310 имеет гибкую архитектуру дизайна ссылочных часов, которая поддерживает внешние PPS, ссылка на часы, внешний вход LO и gpsdo, что полезно для реализации систем MIMO с большим количеством каналов.
