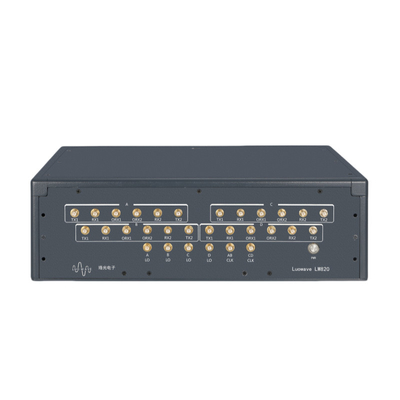

Luowave LW820 является полностью самостоятельно разработанным 8-канальным высокопроизводительным универсальным программно-определенным радио (SDR) когерентным устройством от Wuhan Luowave Electronics Co., Ltd.Построен на платформе ADRV9009 и Xilinx UltraScale+ ZU11EG, он работает в диапазоне частот от 75 МГц до 6 ГГц, с максимальной мгновенной пропускной способностью 200 МГц на канал.Использование точного управления часами и синхронизированных механизмов обработки сигнала, Luowave LW820 обеспечивает исключительную фазовую согласованность и совместную производительность, что делает его идеально подходящим для сложных систем беспроводной связи, таких как сети 5G,обработка радиолокационных сигналов, спутниковой связи и определения направления пространственного спектра.

Особенности

• На борту Xilinx Zynq UltraScale+ MPSoC ZU11EG
• Чип ADRV9009 от ADI, диапазон радиочастот: 75 МГц 6 ГГц
• 8 TX и 8 RX, мгновенная пропускная способность: до 200 МГц на канал
• Синхронизация фаз между несколькими устройствами: <1° отклонение фазовой когерентности, отвечающее строгим требованиям к связи 5G, обнаружению радаров и другим фазовым критическим приложениям
• Поддержка расширения полосы пропускания: позволяет быстро развертывать системы миллиметровых волн
• Высокоскоростные интерфейсы: Гигабитная Ethernet и PCIe для передачи данных высокой пропускной способности
• Поддержка универсального интерфейса GPIO и возможности отладки JTAG
• Поддержка внешней ссылки часов и ссылки времени PPS

Диаграмма блоков

Окружающая среда

Поддержка нескольких программного обеспечения для разработки и фреймворков, включая GNU Radio, LabVIEW, MATLAB и т. д.которые могут удовлетворять различным требованиям от быстрой разработки прототипов до высокопроизводительной обработки в режиме реального времени.

Испытание фазовой синхронизации

Luowave LW820 содержит 4 штуки ADRV9009. Он не только имеет многочипный механизм синхронизации фаз, но также интегрирует цифровую калибровочную функцию,которые могут выполнять фазовую калибровку на внутренних схемахЭто дополнительно оптимизирует производительность фазовой синхронизации.Luowave LW820 может стабильно и точно поддерживать синхронизацию фаз, удовлетворяющие строгим требованиям к применению для фазовой синхронизации в связи 5G, обнаружении радаров и т. д. и эффективно повышающие общую производительность системы.Отклонение последовательности фазовой синхронизации может достигать 1°.
