Связи системы 5G волны миллиметра Luowave беспроводные

связи волны миллиметра 5G

Диапазон волны миллиметра на передовой линии систем коммуникаций коммерчески высокоемкого потребителя беспроводных и новая эра беспроводного сообщения. Должный к высокой цене приборов волны миллиметра, они ранее главным образом были использованы в войсках. Однако, с быстрым развитием высокоскоростного широкополосного беспроводного сообщения, автомобильный помогать управлять, осмотр безопасностью, медицинские испытывая и другие области применения, волна миллиметра также широко были изучены и были приложены в штатском поле в последние годы.

В настоящее время, золотая частотная полоса связи под 6 GHz трудна для того чтобы получить широкий сплошной спектр, который серьезно ограничивает развитие индустрии связи. В отличие, диапазон волны миллиметра все еще имеет большое количество потенциально недостаточно использованных ресурсов спектра. Разнообразие приборы, обломоки, и применения волны миллиметра полностью качание. По отношению к диапазону микроволны, волны миллиметра имеют их собственные характеристики. Прежде всего, волна миллиметра имеет более короткую работая длину волны, которая может эффектно уменьшить размер приборов и систем; Во-вторых, волны миллиметра имеют обильные ресурсы спектра и могут отвечать потребностямы будущих связей ультра-высок-скорости.

Это решение основано на приборах USRP для того чтобы снабдить радиосвязи волны миллиметра. Схема включает 2 USRP-LW N321 и 2 MWM39s так же, как стандартной рупорную антенну увеличения с максимальной шириной полосы частот сигнала 200MHz

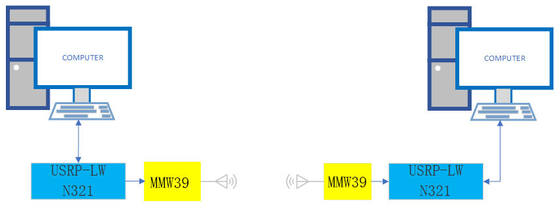

Структура системы следующим образом:

Схема использует программное обеспечение и оборудование от программн-определенных радио для обработки сигнала основной полосы. В компьютере, обработку сигнала основной полосы можно выполнить используя радио GNU открытого источника, или коммерчески LabView, Matlab и другое программное обеспечение.

На конце передатчика, программное обеспечение в компьютере передаст данные через кодирвоание источника, кодирвоание канала, модуляцию для генерации модулируемых данных по формы волны основной полосы, и после этого через порт SFP к USRP-LW N321, USRP-LW N321 изменит цифровую форму волны основной полосы в сетноой-аналогов сигнал формы волны основной полосы и в конце концов передаст его до коаксиальная линия MWM39; Модуль MWM39 преобразовывает аналоговый сигнал к 39G и передает его через антенну.

На приемном конце, MWM39 получает сигнал mmWave 39G через антенну и downconverts сигнал к под 6GHz сигналу, который передан над коаксиальной линией USRP-LW N321, USRP-LW N321 форма волны основной полосы входного сигнала сетноая-аналогов собраны в цифровую форму волны основной полосы, переданную компьютеру через порт SFP, и компьютер синхронизирует, демодулирует, расшифровывает и другая обработка формы волны основной полосы полученных данных.
