Подробная информация о продукте:
|
| Высокий свет: | модуль волны миллиметра 15W TDD,система волны миллиметра 15W TDD,Система волны миллиметра TDD |
||
|---|---|---|---|
Волны миллиметра имеют широкий диапазон применений в сообщениях, радиолокаторе, дистанционном зондировании, астрономии и других полях. В то же самое время, что конструкция 5G полностью качание, с замораживанием версии R16, люди постепенно фокусирует на ключевых технологиях в следующем этапе 5G. Среди их, включая технологию волны миллиметра, которая как убийца 5G.
Сравненный к напряжению на размещать ресурсы в диапазоне Sub-6, mmWave может легко размещать ресурсы ширины полосы частот над 100MHz, даже до 400MHz или 800MHz. Основанный на таких обильных ресурсах ширины полосы частот частоты, беспроводная скорость передачи mmWave 5G может легко превысить Sub-6G к несколько времен.

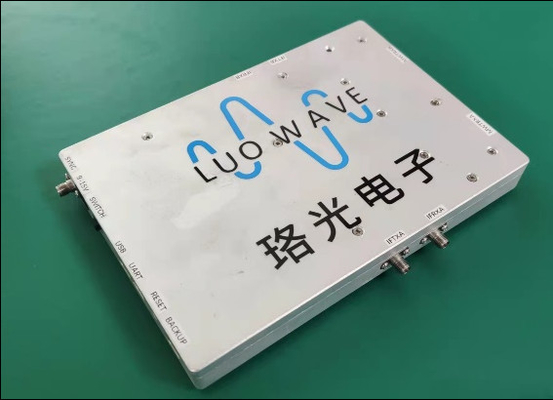

Как профессиональный поставщик услуг технологии изготовлять и применения радиооборудования, электроника Luoguang выпускала серию продуктов SDR для того чтобы отвечать различные потребностямы Sub-6G. MWM39 заново развитый модуль оптической электроники Luo для того чтобы отвечать потребностямы поля волны миллиметра и может покрыть 37-40GHz. Этот модуль можно использовать с или один с продуктами USRP.
Индикаторы и интерфейсы
| проект | индекс | примечание |
| Равочая частота RF | 37-40GHz | |
| Если частота деятельности средняя частота | 3.1-4.2GHz | |
| Двухшпиндельный режим | TDD | |
| Количество каналов инвертора | 2 | |
| Передайте канал | ||
| Если максимальная сила входного сигнала частоты средний-частоты | dBm 5 | |
| Вносимая потеря частоты передачи переменная | dB 8 | Типичные значения |
| Приобретите динамический диапазон | dB 35 | |
| Подавление излучения паразитное | 50dB | |
| Получите канал | ||
| Получает максимальную силу | dBm 3 | |
| Получите переменную вносимую потерю частоты | dB 10 | Типичные значения |
| Приобретите динамический диапазон | 20dB | |
| Получите подавление зеркала | 35dB | |
| Шум участка |
-77dBc/Hz@1KHz -85dBc/Hz@10KHz -85dBc/Hz@100KHz -108dBc/Hz@1MHz |
39GHz |
| Интерфейс RF | 2.92mm-F | |
| Если интерфейс промежуточной частоты | SMA-F | |
| Интерфейс контроля | UART | |
| напряжение тока | 12V | 9~15V |
| расход энергии | <15w> | |
| размер | 185*130*20mm | Соединитель не включил |
MWM39 можно контролировать индивидуально через ПК с встроенным высокопроизводительным источником частоты.
Блок-схема модуля
Программное обеспечение
Модуль связывает с главной ЭВМ используя серийный порт. Программное обеспечение используемое главной ЭВМ написано питоном, который прост работать и легкий для того чтобы контролировать модуль. Поддержки программы Windows главной ЭВМ и системы Linux.
