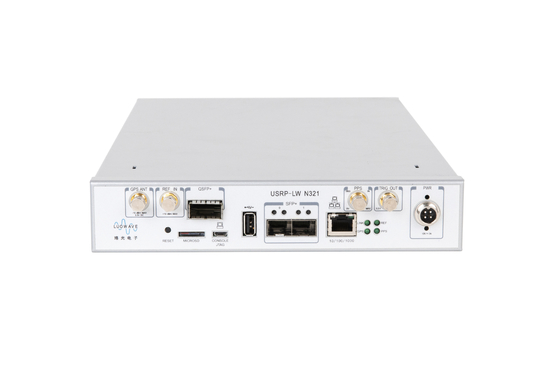

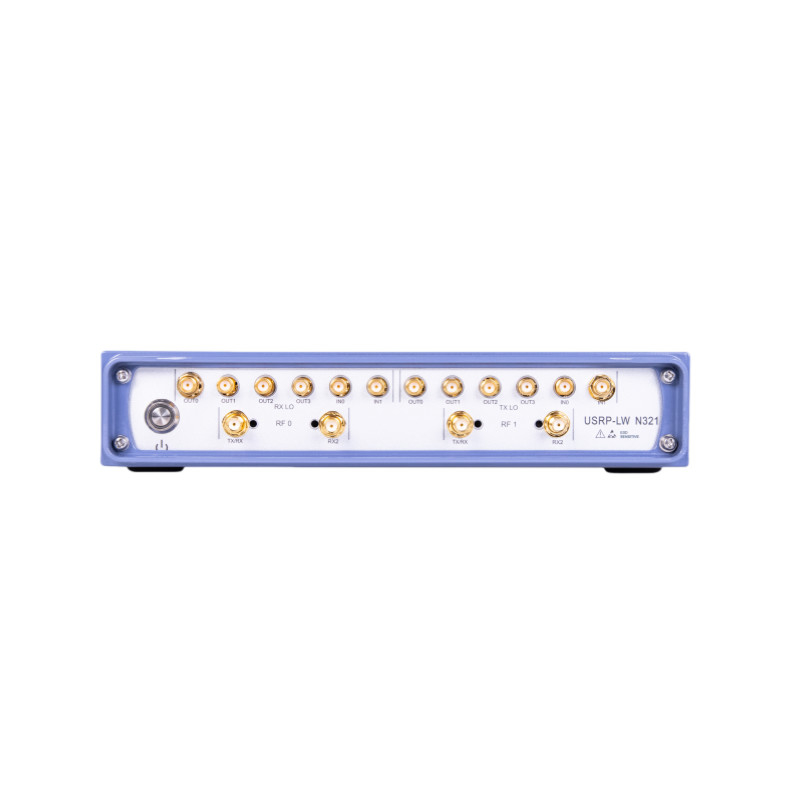

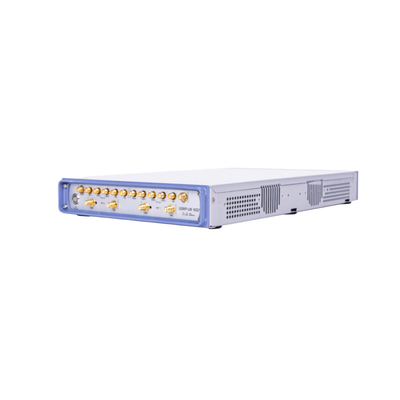

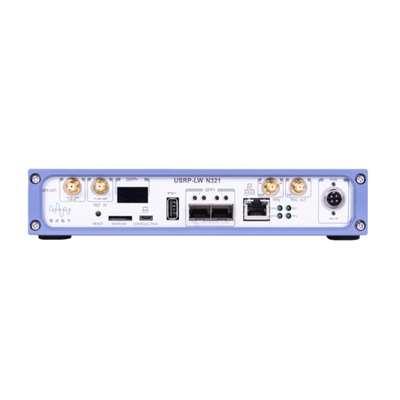

Универсальное программное радио периферийное устройство USRP-LW N321

Обзор продукции

USRP-LW N321 - это сетевой SDR, который обеспечивает надежность и отказоустойчивость для развертывания в крупномасштабных и распределенных беспроводных системах.Это высокопроизводительный SDR, который обеспечивает 2 RX и 2 TX канала в размере половины ширины RUКаждый канал может обеспечивать мгновенную полосу пропускания до 200 МГц и охватывать расширенный диапазон частот от 3 МГц до 6 ГГц.Базовый процессор использует Xilinx Zynq-7100 SoC для доставки большой программируемой FPGAОн имеет два порта SPF + и один порт QSFP +, поддерживает интерфейсы 1 GbE, 10 GbE и Aurora и может передавать высокопроизводительный IQ на хост-ПК или FPGA-сопроцессор.Гибкая архитектура синхронизации поддерживает ссылку на часы 10 МГц, PPS время ссылки, внешний TX и RX LO вход и GPSDO, который может реализовать фазовую последовательную платформу тестирования MIMO.

Основные особенности

1.Надежное и отказоустойчивое развертывание 2.Умения удаленного управления 3.Отдельная (встроенная) или хост-основанная (сетевой поток) операция 4.Полностью интегрирован и смонтирован (USRP N321 не поддерживает обменные дочерние карты) 5Расширенный диапазон частот от.3 до 6 ГГц 6.Мгновенная пропускная способность до 200 МГц на канал 7.2RX,2TX 8.RX,TX Filter bank 9.14-bit ADC, 16-bit DAC 10.Master clock rate:200,245.76250 MS / s 11. Xilinx Zynq-7100 SoC 12. Двухъядерный ARM Cortex-A9 800 MHz CPU 13.1 Порт QSFP + 14.2 Порты SFP + (1 Гигабит Ethernet, 10 Гигабит Ethernet, Aurora) 15. RJ45 ((1 GbE) 16. Ссылка на часы 17.Время отсчета по КПС 18.Внешние порты ввода и вывода RX LO, TX LO 19.Встроенный GPSDO 20.1 тип USB-хост-порт 21.1 микро-USB-порт (серийная консоль, JTAG) 22.Таймер Watchdog 23.OpenEmbedded Linux 24.Аппаратный драйвер USRP (UHD3).15.0.0 и выше) и программного обеспечения с открытым исходным кодом API версии 25.RFNoCTM FPGA Development Framework

Технический индекс:
