Подробная информация о продукте:
|

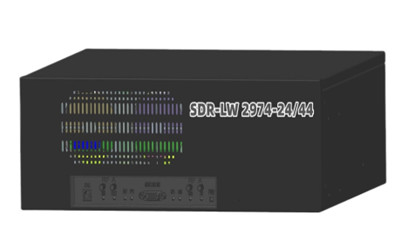

Независимое программное радиооборудование SDR-LW 2974-24/44
SDR-LW 2974 - 24/44 - новейший продукт, разработанный компанией Wuhan Luowave SDR на базе классического радиооборудования SDR-LW 2974. Частота передачи и приема увеличена до 24ГГц/44ГГц, при этом наследуя все функции и преимущества прежнего.
Премьера продукта
SDR-LW 2974 - 24/44 состоит из встроенного процессора, ПЛИС и ВЧ-интерфейса.Этот продукт имеет встроенный процессор Intel i7, 500 ГБ SSD, 16 ГБ памяти.Диапазон частот от 10 МГц до 24 ГГц/44 ГГц, полоса пропускания до 160 МГц.Имеется несколько дополнительных высокоскоростных интерфейсов (порты PCIe, Gigabit Ethernet и 10 Gigabit Ethernet) и программируемая пользователем ПЛИС Kintex-7 с богатыми ресурсами.Как и все устройства USRP, это устройство использует кроссплатформенный драйвер UHD с открытым исходным кодом, который поддерживает большинство приложений и сред SDR, таких как GNU Radio, Matlab и LabView.
Типичные сценарии применения
Новые продукты серии миллиметровых волн Luowave могут поддерживать: приложение 5G FR2;Генерация и анализ векторных сигналов;приложения спутниковой связи;приложения для измерения каналов;Комплексное приложение для информирования о коммуникации.
Приложения 5G FR2:
Генерация и анализ векторных сигналов:
Приложения спутниковой связи:
Приложение для измерения каналов:
Комплексное применение коммуникативного восприятия:
Главная особенность
Процессор i7 с Linux RTOS | JTAG-интерфейс |
Интерфейс PCIe Gen 2 x4 | |
500 ГБ SSD, 16 ГБ ОЗУ | Четыре порта USB 3.0 |
Покрытие частот 10МГц-6ГГц | Два порта SPF+ |
Мгновенная пропускная способность до 160 М на канал | Встроенная FPGA Xilinx Kintex-7 |
Поддержка двух передач и двух приемников одновременно | Поддержка внешней ссылки часов и ссылки времени PPS |
Среда разработки RFNoC FPGA | Поддержка GNU Radio, Matlab, LabView |
Промышленный компьютер
процессор | Intel I7 9700 |
Карта памяти | 16G |
SFP | 10 Гбит/с |
кабель PCIe | PCIe Gen 2x4 |
RJ45 | 1 Гбит/с |
ПЛИС и основная полоса частот
ПЛИС | Кинтекс-7 XC7K410T |
ДРАМ | 1G |
Разрешение АЦП | 14 бит |
разрешение ЦАП | 16 бит |
Частота дискретизации АЦП | 200 м/с |
В качестве ядра цифровой обработки SDR-LW 2974 - 24/44 Xilinx Kintex-7 FPGA обеспечивает прямое высокоскоростное подключение ко всем основным компонентам, включая интерфейс RF, хост-интерфейс и память DDR3.FPGA по умолчанию обеспечивает все UHD для цифрового преобразования с понижением частоты и цифрового преобразования с повышением частоты, точной настройки частоты и некоторых других функциональных блоков DSP.Пользователи могут разрабатывать и внедрять свои собственные модули обработки DSP, используя обширное свободное пространство FPGA и среду разработки, поддерживаемую USRP.
Индекс РФ
Передача инфекции | Прием | ||
количество каналов | 2 | количество каналов | 2 |
Диапазон частот | 10МГц- 24ГГц/ 44ГГц | Диапазон частот | 10МГц- 24ГГц/ 44ГГц |
шаг частоты | менее 1 кГц | шаг частоты | менее 1 кГц |
максимальная выходная мощность | 10 дБм | максимальная входная мощность | -15дБм |
Диапазон усиления | 31,5 дБ | Диапазон усиления | 37,5 дБ |
Прибавьте шаг | 0,5 дБ | Прибавьте шаг | 0,5 дБ |
Максимальная пропускная способность в реальном времени | 160 МГц | Максимальная пропускная способность в реальном времени | 160 МГц |
Коэффициент шума | 9 дБ |
Сила
Напряжение | 220В |
Текущий | 2 А макс. |
окрестности
Рабочая температура | 0-50℃ |
максимальная высота | 2000м |
влажность | 10%-90% (без конденсата) |
Окружающая среда | внутри снаружи |
размер структуры
физический размер | 44*32,8*13,3 см |
Вес (SDR-LW 2974-24) | 9,3 кг |
Вес (SDR-LW 2974-44) | 10,2 кг |
Аксессуары
Аксессуары SDR-LW 2974-24/44 включают один шнур питания, четыре всенаправленные антенны, один стандартный сетевой кабель, один кабель DP-HDMI, один модуль SFP, один USB-кабель для передачи данных, один набор стандартной клавиатуры и мыши, один монитор (выберите один из ЖК-монитора или планшетного компьютера).
Бесплатное предустановленное программное обеспечение:
Предустановленная программная среда | Ubuntu, UHD, радио GNU | |
Учебник по использованию USRP | Видео, Руководства | |
Гнурадио ДЕМО кейс | Аналоговая модуляция, цифровая модуляция, спектральное зондирование, приемопередатчик однотонального сигнала, радио | |
Простая система связи базовых станций 4G-LTE на основе SRSlte | ||
система передачи видео | ||
Система приема сигналов гражданской авиации ADS-B | ||
Некоторые другие обучающие программы | «Принципы общения». | Источник связи, аналоговый источник, эксперимент с цифровым источником |
Модель канала: AWGN, эксперимент с каналом с замиранием | ||
Система аналоговой модуляции: эксперименты по модуляции AM, DSB и демодуляции | ||
«Мобильная связь» | Эксперимент по модуляции и демодуляции GMSK, 8PSK | |
«Цифровая обработка сигналов» | Генерация сигнала дискретного времени и его основные операции | |
«Программное радио» | Комплексное представление цифрового квадратурного модулирующего сигнала и базовая модель квадратурной демодуляции | |
Видео приложения официального сайта |
Дополнительное платное ПО:
направление мобильной связи | Система сбора данных 5G RF |
Аналоговая базовая станция 5G и терминальная система | |
Аналоговая базовая станция 4G и терминальная система | |
система MIMO | |
Асинхронная связь CDMA | |
эмуляция канала | |
Тактическая линия передачи данных Система моделирования Link11 | |
Радар и обнаружение | система защиты от дронов |
программный радар | |
Система передачи и анализа сигналов | Радиочастотные системы записи и воспроизведения |
Система спектрального анализа | |
Передача видео OFDM MIMO | |
Спутниковая связь | Система моделирования ГНСС |
Курсы | «Принципы общения». |
«Мобильная связь» | |
«Цифровая обработка сигналов» | |
«Программное радио» | |
«Радиолокационный принцип» |
Магазин приложений LUOWAVE:
«LUOWAVE App Store» — это платформа прикладного программного обеспечения LUOWAVE.На платформе имеется большое количество прикладного программного обеспечения, разработанного самой Luowave и третьими сторонами, включая беспроводную связь, радар и обнаружение, беспроводное тестирование и измерение, дистанционное зондирование и навигацию, обучающую платформу и другие области.Все прикладное программное обеспечение на платформе разработано на основе программной радиоплатформы Luowave, и мы будем строго выполнять процедуры тестирования и контроля качества, чтобы гарантировать стабильность и надежность программного обеспечения одновременно.Магазин приложений Luowave будет постоянно обновляться, чтобы программное обеспечение в нем было самым новым и оптимизированным.
Большинство пользователей программных радиостанций могут искать и находить нужные им приложения на этой платформе, избавляя их от времени и усилий, необходимых для разработки собственного программного обеспечения.Мы приветствуем App любых разработчиков, которые хотели бы предоставить свое собственное прикладное программное обеспечение для этой платформы.И Мы поможем им в полной мере использовать наши новые аппаратные технологии на этапе разработки программного обеспечения.
Магазин приложений интерфейс приложения
