Подробная информация о продукте:
|

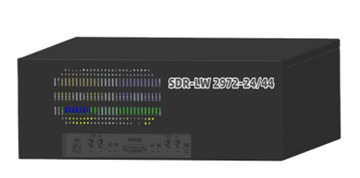

SDR-LW 2972-24/44 — новейший продукт, разработанный Wuhan Luowave SDR на основе классического радиооборудования SDR-LW 2972. Частота передачи и приема увеличена до 24 ГГц/44 ГГц, при этом он наследует все функции и преимущества Оригинал 2972.
Премьера продукта
В SDR-LW 2972-24/44 принята конструкция, согласно которой входной ВЧ-интерфейс интегрирован в AD9361.AD9361 может напрямую поддерживать повышающее и понижающее преобразование частоты на ВЧ-конце и может обеспечивать полосу пропускания 56 МГц в режиме реального времени.А двусторонняя сигнальная линия AD9361 используется для обеспечения когерентных возможностей MIMO.Хост-компьютер может выполнять обработку сигналов и управление на AD9361, выполняя ряд операций на ПЛИС модели Spartan6 XC6SLX150 через порт USB 3.0.SDR-LW 2972-24/44 обеспечивает максимальную пропускную способность 61,44 МС/с.Устройство использует кроссплатформенный драйвер UHD с открытым исходным кодом, а UHD поддерживает большинство приложений и сред SDR, таких как GNU Radio, Matlab и Lab View.
Типичные сценарии применения
Новые продукты серии миллиметровых волн Luowave могут поддерживать: приложение 5G FR2;Генерация и анализ векторных сигналов;приложения спутниковой связи;приложения для измерения каналов;Комплексное приложение для информирования о коммуникации.
Приложения 5G FR2:
ВГенерация и анализ векторных сигналов:
Применение спутниковой связи:
Приложение для измерения каналов:
Комплексное применение восприятия коммуникации:
Главная особенность
Процессор i7 с Linux RTOS | Интерфейс USB 3.0 |
500 ГБ SSD, 16 ГБ ОЗУ | Встроенная FPGA Spartan6 XC6SLX150 |
Покрытие частот 70 МГц - 24 ГГц/44 ГГц | Поддержка внешней ссылки часов и ссылки времени PPS |
Поддержка двух передач и двух приемников одновременно | |
Среда разработки RFNoC FPGA | Поддержка GNU Radio, Lab View, Matlab |
Промышленный компьютер
процессор | Intel I7 9700 |
Карта памяти | 16G |
USB | USB 3.0 |
сетевой порт | RJ45 |
интерфейс дисплея | HDMI |
ПЛИС и основная полоса частот
ПЛИС | Спартанец 6 XC6SLX150 |
ДРАМ | 1G |
Разрешение АЦП | 12 бит |
разрешение ЦАП | 12 бит |
Частота дискретизации АЦП | 61,44 м/с |
В качестве ядра цифровой обработки SDR-LW 2972 - 24/44 Spartan 6 XC6SLX150 обеспечивает прямое высокоскоростное подключение ко всем основным компонентам, включая интерфейс RF, хост-интерфейс и память DDR3.FPGA по умолчанию обеспечивает все UHD для цифрового преобразования с понижением частоты и цифрового преобразования с повышением частоты, точной настройки частоты и некоторых других функциональных блоков DSP.Пользователи могут разрабатывать и внедрять свои собственные модули обработки DSP, используя обширное свободное пространство FPGA и среду разработки, поддерживаемую USRP.
Индекс РФ
Тпередача | рВосприятие | ||
количество каналов | 2 | количество каналов | 2 |
Диапазон частот | 70МГц- 24ГГц/ 44ГГц | Диапазон частот | 70МГц- 24ГГц/ 44ГГц |
Точность гетеродина | 2 части на миллион | ||
максимальная выходная мощность | 10 дБм | максимальная входная мощность | -15дБм |
Диапазон усиления | 90 дБ | Диапазон усиления | 75 дБ |
Прибавьте шаг | 1 дБ | Прибавьте шаг | 1 дБ |
Максимальная пропускная способность в реальном времени | 56 МГц | Максимальная пропускная способность в реальном времени | 56 МГц |
Коэффициент шума | 9 дБ |
сила
Напряжение | 220В |
Текущий | 2 А макс. |
окрестности
Рабочая температура | 0-50℃ |
Максимальная высота | 2000м |
Влажность | 10%-90% (без конденсата) |
Окружающая среда | внутри снаружи |
физический размер | 41,1*43,8*10,4 см |
Вес (SDR-LW 2972-24) | 6,73 кг |
Вес (SDR-LW 2972-44) | 7,61 кг |
Аксессуары
Аксессуары SDR-LW 2972-24/44 включают один шнур питания, один адаптер, четыре всенаправленные антенны, один кабель HDMI, один набор стандартной клавиатуры и мыши и один монитор (выберите ЖК-монитор или планшет).
Предустановленная программная среда | Ubuntu, UHD, радио GNU | |
Учебник по использованию USRP | Видео, Руководства | |
Гнурадио ДЕМО кейс | Аналоговая модуляция, цифровая модуляция, спектральное зондирование, приемопередатчик однотонального сигнала, радио | |
Простая система связи базовых станций 4G-LTE на основе SRSlte | ||
система передачи видео | ||
Система приема сигналов гражданской авиации ADS-B | ||
Некоторые другие обучающие программы | «Принципы общения». | Источник связи, аналоговый источник, эксперимент с цифровым источником |
Модель канала: AWGN, эксперимент с каналом с замиранием | ||
Система аналоговой модуляции: эксперименты по модуляции AM, DSB и демодуляции | ||
«Мобильная связь» | Эксперимент по модуляции и демодуляции GMSK, 8PSK | |
«Цифровая обработка сигналов» | Генерация сигнала дискретного времени и его основные операции | |
«Программное радио» | Комплексное представление цифрового квадратурного модулирующего сигнала и базовая модель квадратурной демодуляции | |
Видео приложения официального сайта |
Бесплатное предустановленное программное обеспечение
Дополнительное платное программное обеспечение
направление мобильной связи | Система сбора данных 5G RF |
Аналоговая базовая станция 5G и терминальная система | |
Аналоговая базовая станция 4G и терминальная система | |
система MIMO | |
Асинхронная связь CDMA | |
эмуляция канала | |
Тактическая линия передачи данных Система моделирования Link11 | |
Радар и обнаружение | система защиты от дронов |
программный радар | |
Система передачи и анализа сигналов | Радиочастотные системы записи и воспроизведения |
Система спектрального анализа | |
Передача видео OFDM MIMO | |
Спутниковая связь | Система моделирования ГНСС |
Курсы | «Принципы общения». |
«Мобильная связь» | |
«Цифровая обработка сигналов» | |
«Программное радио» | |
«Радиолокационный принцип» |
Магазин приложений LUOWAVE:
«LUOWAVE App Store» — это платформа прикладного программного обеспечения LUOWAVE.На платформе имеется большое количество прикладного программного обеспечения, разработанного самой Luowave и третьими сторонами, включая беспроводную связь, радар и обнаружение, беспроводное тестирование и измерение, дистанционное зондирование и навигацию, обучающую платформу и другие области.Все прикладное программное обеспечение на платформе разработано на основе программной радиоплатформы Luowave, и мы будем строго выполнять процедуры тестирования и контроля качества, чтобы гарантировать стабильность и надежность программного обеспечения одновременно.Магазин приложений Luowave будет постоянно обновляться, чтобы программное обеспечение в нем было самым новым и оптимизированным.
Большинство пользователей программных радиостанций могут искать и находить нужные им приложения на этой платформе, избавляя их от времени и усилий, необходимых для разработки собственного программного обеспечения.Мы приветствуем App любых разработчиков, которые хотели бы предоставить свое собственное прикладное программное обеспечение для этой платформы.И Мы поможем им в полной мере использовать наши новые аппаратные технологии на этапе разработки программного обеспечения.
АППХранить интерфейс приложения
