Система передачи 4x4 MIMO-OFDM USRP X310 беспроводная видео-

Система модуляции MIMO-OFDM

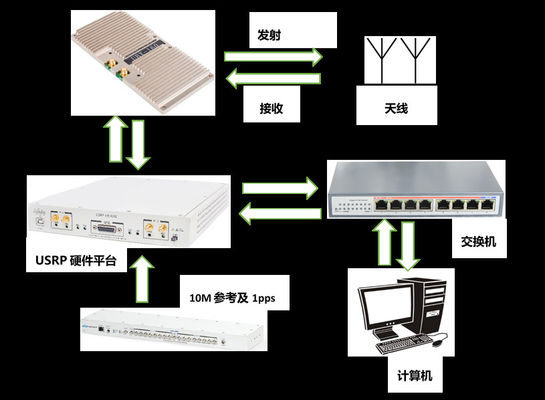

Основанный на USRP-LW X310 и дочерней плате UBX-LW 160M RF, система 4x4 MIMO-OFDM успешно была построена. Блок-схема соединения системы показана в следующей диаграмме:

Принцип вставки системы показан в следующей диаграмме:

• Главная ЭВМ выполняет кодирвоание данных spatio-височное и модуляцию OFDM для генерации данных по модуляции основной полосы;
• Главная ЭВМ передает данные через переключатель гигабита до 2 USRP-LW X310s для: первое цифровое upconversion, и после этого через преобразование DAC, которое преобразовывает цифровой сигнал в аналоговый сигнал;
• Дочерняя плата преобразовывает сигнал основной полосы к определенной частоте upconversion, и после этого антенна отправляет сигнал вне;
• Антенна на приемном конце получает сигнал в электромагнитной окружающей среде,
• Дочерняя плата на downconverts приемного конца электрический сигнал, преобразовывает обрабатываемый сигнал к сетно-аналогов-к-цифровому от ADC в USRP-LW X310, и после этого отправляет ее в FPGA для цифрового downconversion, и после этого передает обрабатываемые данные через переключатель переданный к главной ЭВМ для;
• Главная ЭВМ распрессует сигнал BYDM, расшифровывает spatio-височное зашифрование, и берет данные по основной полосы
