SDR 400MHz высокой точности USRP 2952 врезанный к 4.4GHz

Всеобщим определенная программным обеспечением платформа радио, USRP-LW 2952, 40MHz

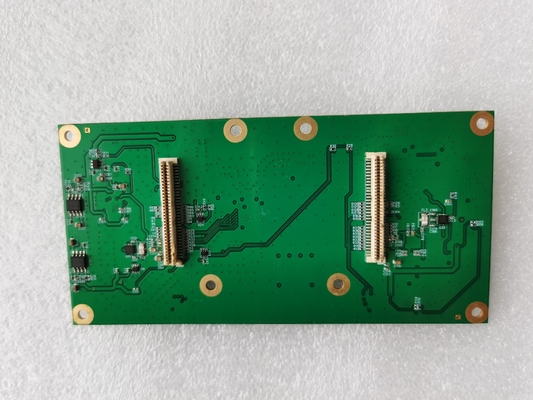

USRP-LW 2952 высокопроизводительная, масштабируемая программн-определенная платформа радио (SDR) для конструируя и раскрывая систем коммуникаций следующего поколени беспроводных. Оно состоит из одного USRP-LW X310, 2 дочерних плат SBX-LW 40MHz RF и одного OCXO.

Архитектура компьютерного оборудования USRP-LW 2952 совмещает 2 расширенных слота дочерней платы ширины полосы частот с шириной полосы частот до 40M от MHz до 2,2 GHz. И она отличает множественными высокоскоростными интерфейсами для выбора от (PCIe, порты сети стандарта Ethernet гигабита Gigabit/10), так же, как богатым ресурсами, потребител-programmable Kintex-7 FPGA. К тому же, USRP-LW 2952 использует водителя открытого источника кросс-платформенного UHD, с большое количество рамками развития, совместимых архитектурами ссылки, и проектов открытого источника.

Как цифровое обрабатывая ядр USRP-LW 2952 XC7K410T FPGA обеспечивает высокоскоростное взаимодействие между всеми главными компонентами. Включает начало RF, интерфейс хозяина, и память DDR3. Дефолт FPGA обеспечивает совсем UHDs для контролировать цифровое downconversion и цифровое upconversion, точную частоту настраивая, и некоторые другие блоки функции DSP. Потребители могут пользоваться запасным космосом богатого ресурсами Kintex-7 FPGA, плюс рамки развития RFNoC поддержанные USRP, для того чтобы начать и снабдить их собственное DSP обрабатывая модули.

Набор оборудования USRP-LW 2952 включает: один главный блок USRP-LW 2952, кабель гигабита, переходник гигабита SFP+, переходник силы, кабель USB2.0 JTAG, корень кабеля 4 RF соединителя SMA.

USRP-LW 2952 предлагает разнообразие высокоскоростные интерфейсы для выбора от. На панели прибора, порт сети стандарта Ethernet гигабита одна из самой простой и наиболее обыкновенно использовал пути соединиться. Для применений с выдвинутой шириной полосы частот и низкой латентностью, как исследования PHY/MAC, X310 обеспечивает эффективный интерфейс шины PCIe x4 для этой детерминистской деятельности. Когда применение использует запись или мульти-узел сети обрабатывая, порт 10 гигабит самый лучший выбор.

USRP-LW 2952 включает много дополнительных особенностей которые помогут некоторым другим беспроводным применениям. Например, в дизайне FPGA, 1GB DDR3 на материнской плате можно использовать как буферизация и хранение данных данных. Внутреннее GPSDO обеспечивает высокоточную ссылку частоты синхронизированный на систему GPS с задержкой синхронизации чем 50ns. Позволяет потребителю контролировать внешние компоненты как усилители и переключатели через интерфейс GPIO, входные сигналы поддержки как пуски события, и наблюдает отлаживайте сигналы. USRP-LW 2952 также включает внутренний переходник JTAG который позволяет разработчикам легко нагрузить и отлаживать новые изображения FPGA.
