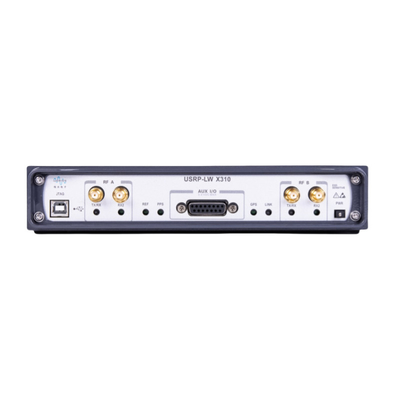

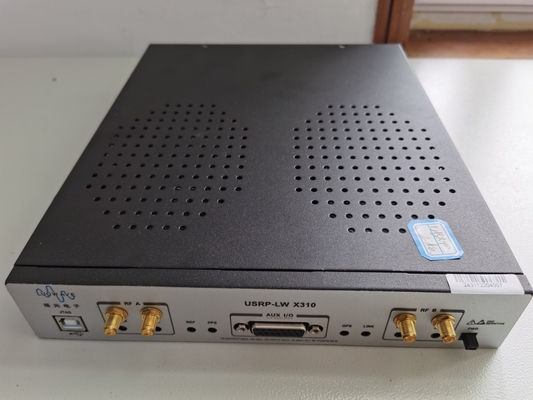

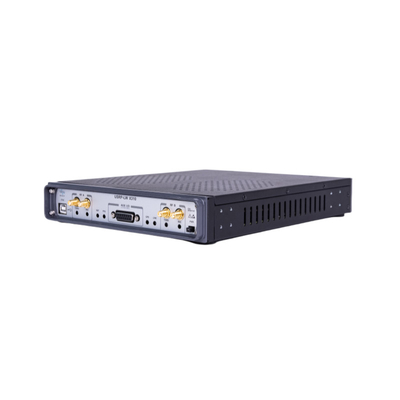

Серия X USRP-LW X310

USRP-LW X310 представляет собой высокопроизводительную масштабируемую программно-определенную радио (SDR) платформу для проектирования и развертывания беспроводных систем связи следующего поколения.

Аппаратная архитектура USRP-LW X310 сочетает в себе два слота для расширенной полосы пропускания дочерней платы с полосой пропускания до 160 М от постоянного тока до 6 ГГц.И он имеет несколько высокоскоростных интерфейсов на выбор (PCIeКроме того, USRP-LW X310 использует кроссплатформенный драйвер UHD с открытым исходным кодом,с большим количеством рамок развития, совместимые справочные архитектуры и проекты с открытым исходным кодом.

В качестве цифрового процессорного ядра USRP-LW X310, FPGA XC7K410T обеспечивает высокоскоростную связь между всеми основными компонентами.По умолчанию FPGA обеспечивает все UHD для управления цифровой конверсией вниз и цифровой конверсией вверхПользователи могут воспользоваться свободным пространством богатой ресурсами Kintex-7 FPGA, а также рамкой разработки RFNoC, поддерживаемой USRP,разработать и внедрить свои собственные модули обработки DSP.

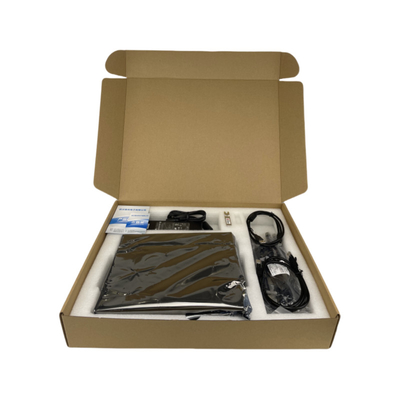

Набор оборудования USRP-LW X310 включает:USRP-LW X310 главный блок, гигабитный кабель, SFP+ Гигабитный адаптер, адаптер питания, USB2.0 JTAG кабель, SMA соединительный RF кабель 4 корня.

Сравнительная таблица производительности FPGA серии Ethernet-портов и серии X

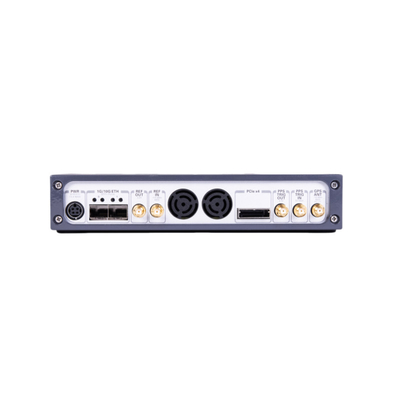

USRP-LW X310 предлагает множество высокоскоростных интерфейсов на выбор.Для приложений с расширенной пропускной способностью и низкой задержкой, такие как исследования PHY/MAC, X310 обеспечивает эффективный автобусный интерфейс PCIe x4 для этой детерминированной операции.10 гигабитный порт - лучший выбор.

USRP-LW X310 включает в себя множество дополнительных функций, которые помогут некоторым другим беспроводным приложениям.1GB DDR3 на материнской плате может использоваться в качестве буферизации данных и хранения данныхОпциональный внутренний GPSDO обеспечивает высокоточную частоту ссылки при синхронизации с системой GPS с задержкой синхронизации менее 50ns.Позволяет пользователю управлять внешними компонентами, такими как усилители и переключатели через интерфейс GPIOUSRP-LW X310 также включает в себя внутренний адаптер JTAG, который позволяет разработчикам легко загружать и отлаживать новые изображения FPGA.

Технические данные USRP-LW X310:
