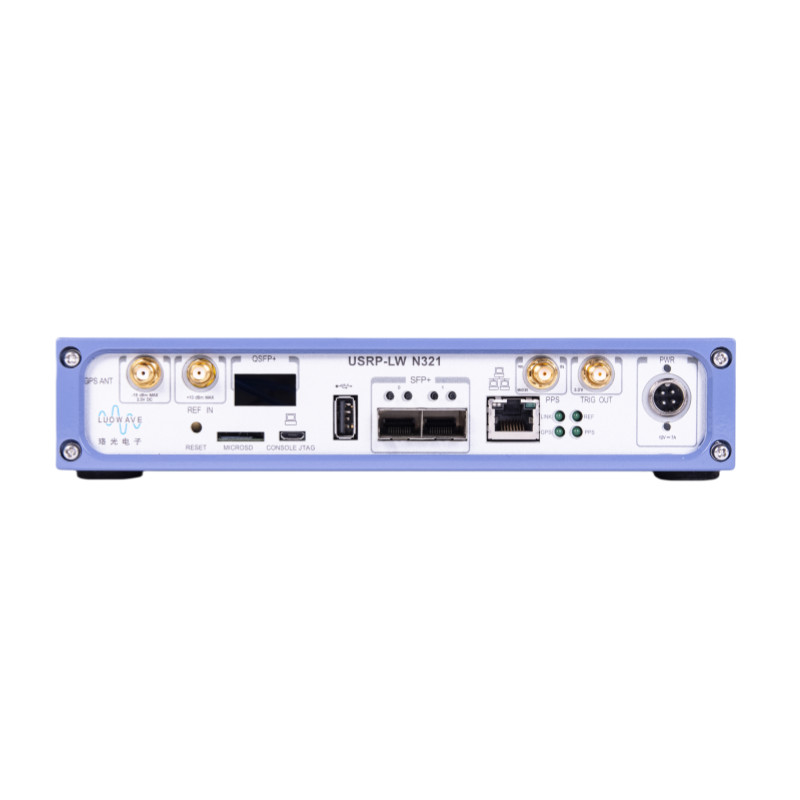

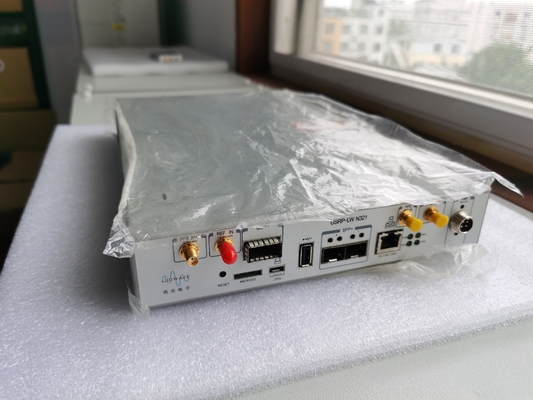

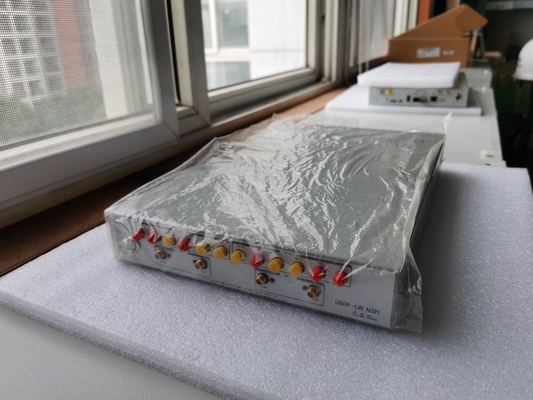

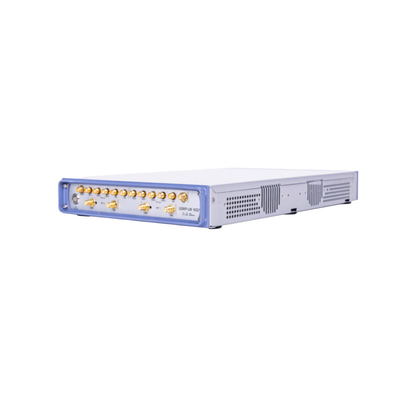

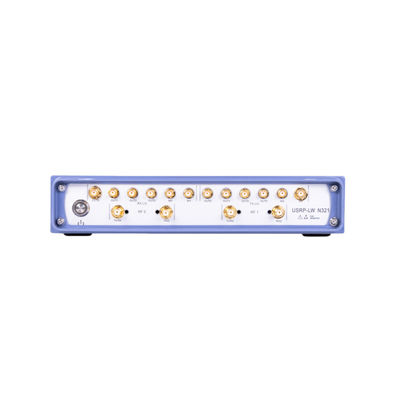

Серия портов Ethernet USRP-LW N321

Обзор продукции
USRP-LW N321 - это сетевое программно-определенное радио, которое обеспечивает надежность и отказоустойчивость для развертывания в крупномасштабных и распределенных беспроводных системах.Это высокопроизводительный SDR, который использует уникальную радиочастотную конструкцию, которая обеспечивает 2 RX и 2 в половинную ширину RU размер TX каналаКаждый канал обеспечивает мгновенную пропускную способность до 200 МГц и охватывает расширенный диапазон частот от 3 МГц до 6 ГГц.Базовый процессор использует Xilinx Zynq-7100 SoC для доставки больших программируемых пользователем FPGAs в режиме реального времени, с низкой задержкой обработки, а также с двухъядерными процессорами ARM для автономной работы.и интерфейс Aurora, который доставляет высокопроизводительные потоки IQ на хост-ПК или FPGA-сопроцессор.


Гибкая архитектура синхронизации поддерживает ссылку на часы 10 МГц, ссылку на время PPS, внешние входы TX и RX LO и GPSDO для фазово-связной платформы тестирования MIMO.USRP-LW N321 имеет возможность импортировать TX и RX LO с поддержкой частот выше 450 MHz, что делает его подходящим для построения больших, фазово согласованных тем, подходящих для различных передовых тем исследования беспроводных технологий.USRP-LW N321 позволяет экспортировать TX и RX LO в конфигурации Star на несколько других устройств USRP-LW N321.
USRP-LW N321 использует новейшие разработки программного обеспечения UHD для упрощения управления и управления несколькими устройствами в сети, с уникальными задачами удаленного управления, такими как отладка,обновление программного обеспечения, перезагрузка, перезагрузка на заводское состояние и мониторинг состояния системы.

Основные особенности:

• Надежное и отказоустойчивое использование
• Возможности дистанционного управления
• Самостоятельные (встроенные) или хост-основанные (сетевой поток) операции
• Полностью интегрирован и смонтирован (заменяемые дочерние карты не поддерживаются USRP N321).
• Расширенный диапазон частот от 3 MHz до 6 GHz
• Мгновенная пропускная способность до 200 МГц на канал
• 2RX,2TX
• Банки фильтров RX, TX
• 14-битный ADC, 16-битный DAC
• Уровни часов: 200, 245.76, и 250 МС/с
• Xilinx Zynq-7100 SoC
• ЦП с двумя ядрами ARM Cortex-A9 800 МГц
• 1 порт QSFP+
• 2 порта SFP+ (1 Гигабит Ethernet, 10 Гигабит Ethernet, Aurora).
• RJ45 ((1 GbE)
• Ссылка часов
• Ссылка на время СВС
• Внешние порты ввода и вывода RX LO, TX LO
• 1 USB-хост-порт типа A
• 1 порт микро-USB (серийная консоль, JTAG).
• Часомер для сторожевой собаки
• OpenEmbedded Linux
• Драйверы аппаратного обеспечения USRP (UHD3.15.0.0 и более поздние версии) и API-версии программного обеспечения с открытым исходным кодом
• Рамочная сеть на чипе (RFNoCTM)

Технические спецификации
