Врезанный размер радио E310 Ettus SDR USRP определенный программным обеспечением облегченный небольшой

Врезанная серия USRP-LW E310

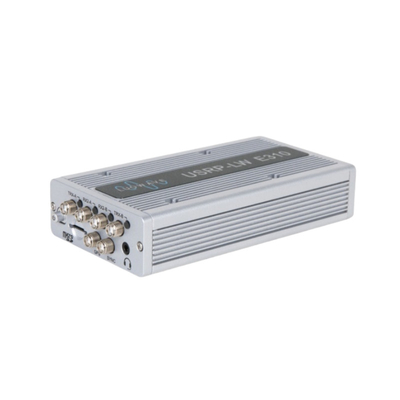

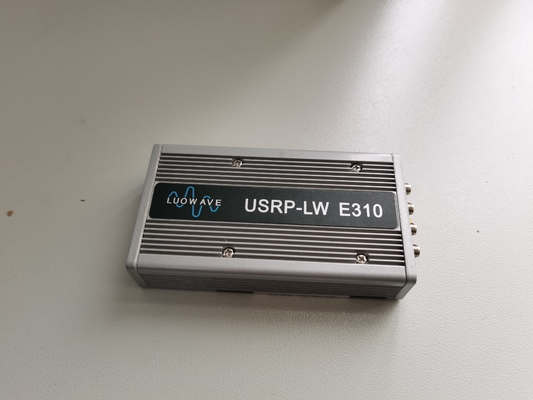

USRP-LW E310 врезанный прибор SDR. AD9361 RF установило аналоговое устройство поддерживает 2x2 MIMO с диапазоном изменения частот 70 GHz MHz-6 и переходной ширины полосы частот 56 MHz. С размером 133 x 68 x 26,4 mm и расхода энергии как низко как 2-6 ватт, мобильный и врезанный прибор SDR с преимуществами облегченной, небольшой силы и небольшого размера. Обработка основной полосы бежится на reconfigurable Zynq 7020 IC совмещая Xilinx 7 серий FPGAs с интегрированными процессорами РУКИ A9 двойн-ядра. Используя операционную систему Линукса. Как все приборы USRP, архитектура программного обеспечения с открытым исходным кодом обеспечивает водителей кросс-платформенной поддержки и оборудования USRP (UHDs). Поддержки UHD большинств применения и рамки SDR как радио GNU.

Основные особенности:

• Максимальная полученная ширина полосы частот сигнала 56M
• Частоты покрывают 70 MHz - 6 GHz
• 12-bit ADC/DAC
• Выберите заранее банки фильтра
• процессор коркы A9-866 MHz РУКИ Двойн-ядра, Xilinx Zynq 7020 SoC FPGA
• RAM для C.P.U. РУКИ, 512 RAM 1GB DDR3 MB DDR3 для логики FPGA
• Процессоры руки которые поддерживают до тарифа образца 10MS/s
• Управление взаимодействием локальных сетей и USB
• Встроенный открытый источник UHD3.9.2 и интерфейс API
• Встроенный блок измерения 9 осей инерциальный
• Рамки развития FPGA которые поддерживают RFNoC
• Стерео аудио выход и mono входной сигнал микрофона
• Интегрированный приемник системы GPS
• Размеры: 133 x 68 x 26,4 mm веса: 375 g
• Поддержка для радио GNU

Родственные параметры:

Описание представления:

Приемопередатчик AD9361 на начало RF обеспечивает ширину полосы частот до 56 MHz мгновенную, покрывает диапазон изменения частот 70 GHz MHz-6, и поддерживает 2X2 MIMO. Фильтр предыскания RF кренит на начале передает и получает связи для увеличения селективности частоты.

Процессор основной полосы использует Xilinx Zynq 7020 SoC для предусмотрения FPGA-ускоренный ход вычислять, совмещенный с независимой деятельностью поддержанной C.P.U. РУКИ двойн-ядра. USRP-LW E310 интегрирует богатство peripherals как интегрированный приемник GPS для осведомленности положения и синхронизации времени, и двойной порт хозяина USB для выдвинутого хранения и других присприспособлений ввода-вывода. Используя стандартные приборы, потребители могут быстро прототип и начать врезанные применения.

USRP врезало семью использует подгонянное распределение Линукса рамок OpenEmbedded для того чтобы отвечать специфические потребностямы применения. Операционная система дефолта приходит пре-установленный со средствами разработки программного обеспечения программного обеспечения и третьей стороны Driver™ оборудования USRP (UHD) как радио GNU. E310 также поддерживает технологию RFNoC, рамки развития RFNoC FPGA способные на выполнять вычисления в реальном времени и соотвествовать широкополосной обработки сигнала.

Рамки операционной системы и развития
