Подробная информация о продукте:
|
| Высокий свет: | 160MHz врезало радио определенное программным обеспечением,USRP X310 16G,ettus x300 16G |
||
|---|---|---|---|

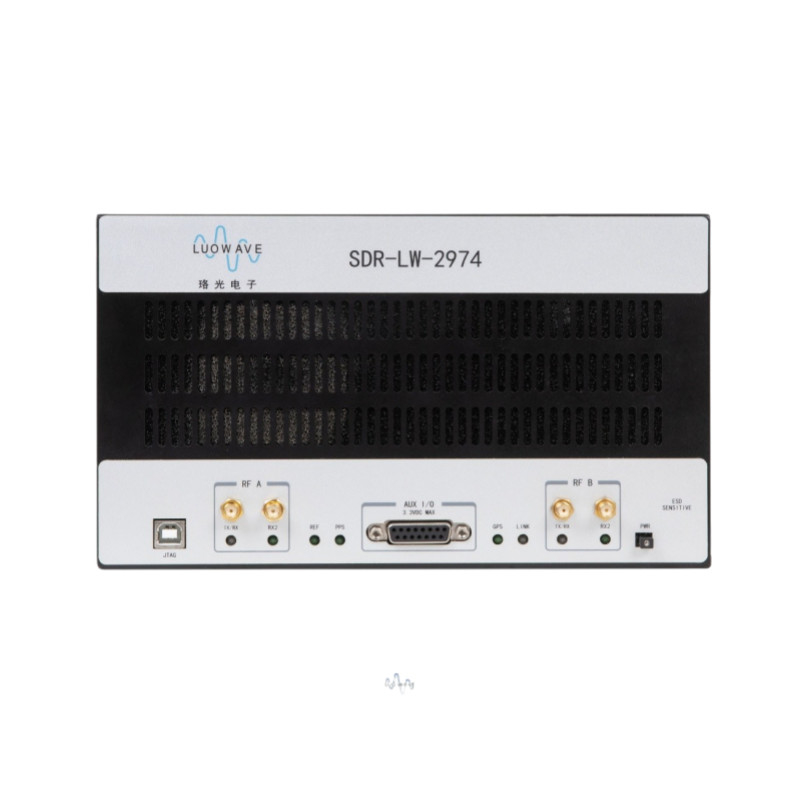

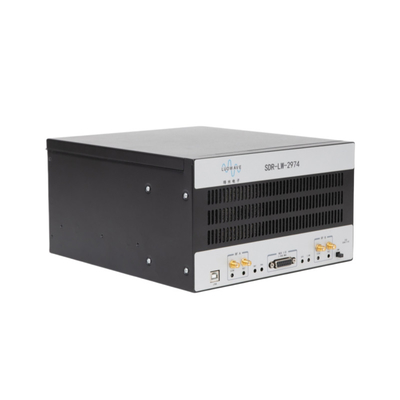

LUOWAVE SDR-LW 2974, неразъемная машина Usrp X310
SDR-LW 2974
●10MHz-6GHz
●Высокоскоростной процессор I7
●SSD 500GB
●RAM 16GB
●карты сети 1G и 10G
●Программное обеспечение USRP определило радиооборудование программного обеспечения
Внедрение продукции
SDR-LW 2974 высокопроизводительный врезанный прибор SDR автономный, который состоит из бортовых процессора, FPGA и RF первоначальных. Продукт имеет встроенные процессор Intel i7, память SSD 500GB, и 16GB. Ряды охвата частоты от 10 GHz MHz-6, и максимальная ширина полосы частот 160 MHz. Оно имеет множественные опционные высокоскоростные интерфейсы (PCIe, локальные сети гигабита и локальные сети 10 гигабит), так же, как богатое ресурсами, потребител-programmable Kintex-7 FPGA. Как все приборы USRP, этот прибор использует водителя открытого источника кросс-платформенного UHD, и поддержек UHD большинств применения и рамки SDR, как радио GNU.
Основная особенность
| процессор i7, оборудованный с операционной системой реального времени Линукса | Интерфейс JTAG |
| Интерфейс Gen x4 PCIe | |
| 500GB SSD, RAM 16GB | 4 порта USB 3,0 |
| охват частоты 10MHz-6GHz | Двойные порты SPF+ |
| Ширина полосы частот до 160M мгновенная в канал | Встроенное Xilinx Kintex-7 FPGA |
| Поддержка 2 отправляет и 2 для того чтобы получить в то же время | Ссылка часов поддержки внешняя и время PPS ссылка |
| Рамки развития RFNoC FPGA | Радио GNU поддержки |
Промышленный ПК
| Процессор | Intel I7 9700 |
| Карта памяти | 16G |
| SFP | 10Gbps |
| Кабель PCIe | Gen 2 x4 PCIe |
| RJ45 | 1Gbps |
FPGA и основная полоса
| FPGA | Kintex-7 XC7K410T |
| ДРАХМА | 1G |
| Разрешение ADC | 14bit |
| Разрешение DAC | 16bit |
| Частота отсчетов ADC | 200M/S |
По мере того как цифровое обрабатывая ядр SDR-LW 2974, Xilinx Kintex-7 410T предусматривает сразу высокоскоростное соединение всех главных компонентов, включая RF первоначальный, интерфейс хозяина и память DDR3. Дефолт FPGA обеспечивает все модули UHD для цифрового вниз-преобразования и цифрового вверх-преобразования, точной частоты настраивая, и некоторых других функций DSP. Потребители могут пользоваться обильным открытым космосом FPGA и рамками развития поддержанными USRP для того чтобы начать и снабдить их собственное DSP обрабатывая модули.
Индекс RF
| Излучение | Получите | ||
| Количество каналов | 2 | Количество каналов | 2 |
| Диапазон изменения частот | 10MHz-6GHz | Диапазон изменения частот | 10MHz-6GHz |
| Шаг частоты | <1KHz | Шаг частоты | <1KHz |
| Сила максимального выпуска продукции | 6-20dBm | Сила максимального выпуска продукции | -15 dBm |
| Ряд увеличения | 31.5dB | Ряд увеличения | 0 dB -37,5 |
| Шаг увеличения | 0.5dB | Шаг увеличения | 0.5dB |
| Максимальная ширина полосы частот в реальном времени | 160MHz | Максимальная ширина полосы частот в реальном времени | 160MHz |
| Диаграмма шума | 7dB |
Сила
| Напряжение тока | 220V |
| Настоящий | 最大 3A |
Окружающая среда
| ряд работая температуры | 0-50℃ |
| Максимальная высота | 2000m |
| влажность | 10%-90% (отсутствие конденсации) |
| Окружающая среда пользы | Крытый, на открытом воздухе |
Электропитание SDR-LW2974 сразу подключено с силой города 220V. Порекомендованы, что использует продукт вместе с прикрепленными аксессуарами электропитания. Если вам нужно заменить его, то пожалуйста свяжитесь наша компания. Передатчик может достигнуть ширину полосы частот до 160M во всем работая диапазоне изменения частот.
Размер структуры
| Физический размер | 23.5*26.5*13.4 (см) |
| Вес | 3.6Kg |
SDR-LW 2974 идеальный прототип для построения серии применений перспективных исследований, включая симуляцию независимого LTE или 802,11 приборов, среднее развитие алгоритма управления доступом (MAC), систему выхода множественного входного сигнала множественную (MIMO), неоднородную сеть, передачу LTE, обжатие RF забор, спектральное дистанционное зондирование, когнитивное радио, beamforming и определение азимута.
