Подробная информация о продукте:
|
| Количество каналов:: | 1RX, 1TX | Диапазон изменения частот:: | 0-6GHz |
|---|---|---|---|
| Ширина полосы частот:: | до 20MHZ | Особенность:: | высокая ширина полосы частот, высоко-динамический ряд |
| FPGA:: | Xilinx спартанское 3A-DSP 3400 FPGA | DAC:: | 16 битов - 400 MS/s |
| Высокий свет: | Программное обеспечение N210 definida радио,Программное обеспечение N210 Ettus definida радио,динамический диапазон ettus n210 высокий |
||

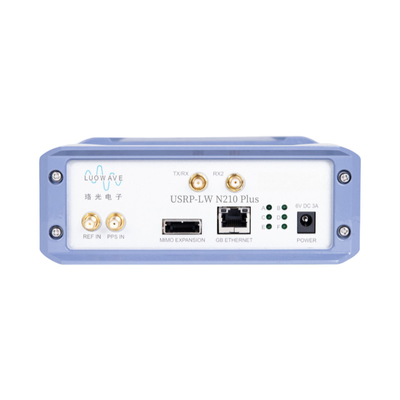

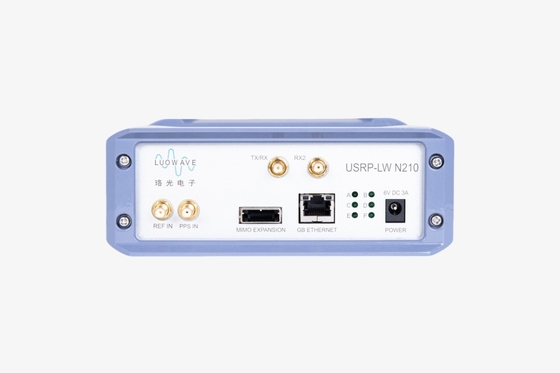

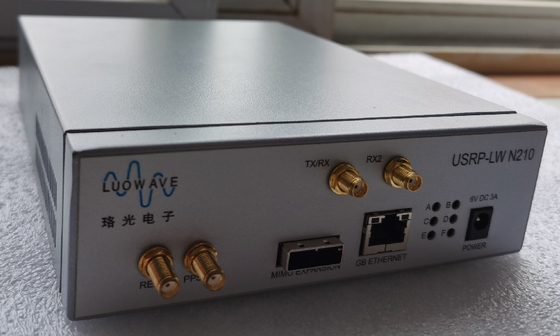

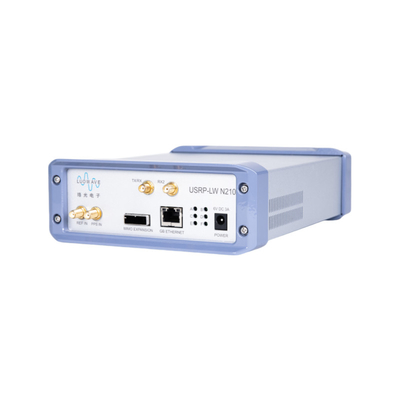

Всеобщее радио периферийное USRP-LW N210 программного обеспечения
Обзор продукта
USRP-LW N210 обеспечивает высокую ширину полосы частот, возмоность обработки высоко-динамического ряда. USRP-LW N210 запланировано для требуя коммуникационных программ требуя этого типа быстрого развития. Архитектура продукта включает Xilinx спартанское 3A-DSP 3400 FPGA, 100 MS/s двойной ADC, 400 MS/s двойное DAC и взаимодействие локальных сетей гигабита для того чтобы течь данные к и от процессоров хозяина.
Основные особенности:
1. Максимальный тариф передачи: 50MS/s
2. Соединение локальных сетей гигабита
3. Кабель MIMO основанный на соединени на только одной одиночной связи приемопередатчика согласно с USRP-LW N210, так конструкция MIMO должен быть построен двумя или больше USRP-LW N210s
4. На обработке FPGA
5.FPGA: Xilinx спартанское XC3SD3400A
6. ADCs: 14 бита 100 MS/s
7. DACs: 16 битов - 400 MS/s
8. Способность запереть внешние часы ссылки 5 или 10 MHz
9. Опционные внутренние часы сервопривода GPS – USRP-LW N210 GPSDO
Схематическая диаграмма
Детальное представление:
Модульное проектирование позволяет USRP-LW N210 работать от DC до 6 GHz, пока порт расширения позволяет множественным приборам серии USRP-LW N210 быть синхронизированным и использованным в конфигурации MIMO. Опционный модуль GPSDO можно также использовать для того чтобы дисциплинировать часы ссылки USRP-LW N210 до не позднее 0,01 ppm всемирного стандарта GPS. USRP-LW N210 может течь до 50 MS/s к и от применений хозяина. Потребители могут снабдить изготовленные на заказ функции в ткани FPGA, или в бортовом трицатидвухразрядном RISC softcore. USRP-LW N210 обеспечивает более большое FPGA чем USRP-LW N200 для применений требуя дополнительной логике, памяти и ресурсам DSP. FPGA также предлагает потенциал обрабатывать до 100 MS/s и во для того чтобы передать и получить направления. Микропрограммные обеспечения FPGA можно перезарядить через интерфейс локальных сетей гигабита.
Технические параметры:
| Категория параметра | численное значение | блок | Категория параметра | численное значение | блок |
| Вход-выход | Рабочие параметры RF спариванный с WBX-LW | ||||
| Входной сигнал напряжения тока DC | 6 | V | сброс сигнала/изображения Одно-боковой полосы | 35/50 | dBc |
| настоящий | 1,3 | Шум участка (1.8GHz). | |||
| Настоящий при установке дочерней платы WBX | 2,3 | 10kHz | -80 | dBc/Hz | |
| Параметры модуля новообращенного | 100 КГц | -100 | dBc/Hz | ||
| Частота отсчетов ADC | 100 | MS/s | 1MHz | -137 | dBc/Hz |
| Разрешение ADC | 14 | биты | Сила выхода | 15 | dBm |
| ADC SFDR | 88 | dBc | Впишите пункт перехвата трех-заказа | 0 | dBm |
| Частота отсчетов DAC | 400 | MS/s | Диаграмма шума | 5 | dB |
| Разрешение DAC | 16 | биты | Физические свойства | ||
| DAC SFDR | 80 | dBc | Рабочая температура | 0-55 | C |
| С максимальными расценками хозяина (8b/16b). | 50/25 | MS/s | размер | 225×165×50 | mm |
| Местная точность вибрации | 2,5 | ppm | вес | 1,0 | kg |
| Точность замка GPSDO | 0,01 | ppm | |||
Включенный в этом оборудовании:
1. USRP-LW N210
2. 2 кабеля SMA-перегородки
3. Кабель ethernet 1 гигабита
